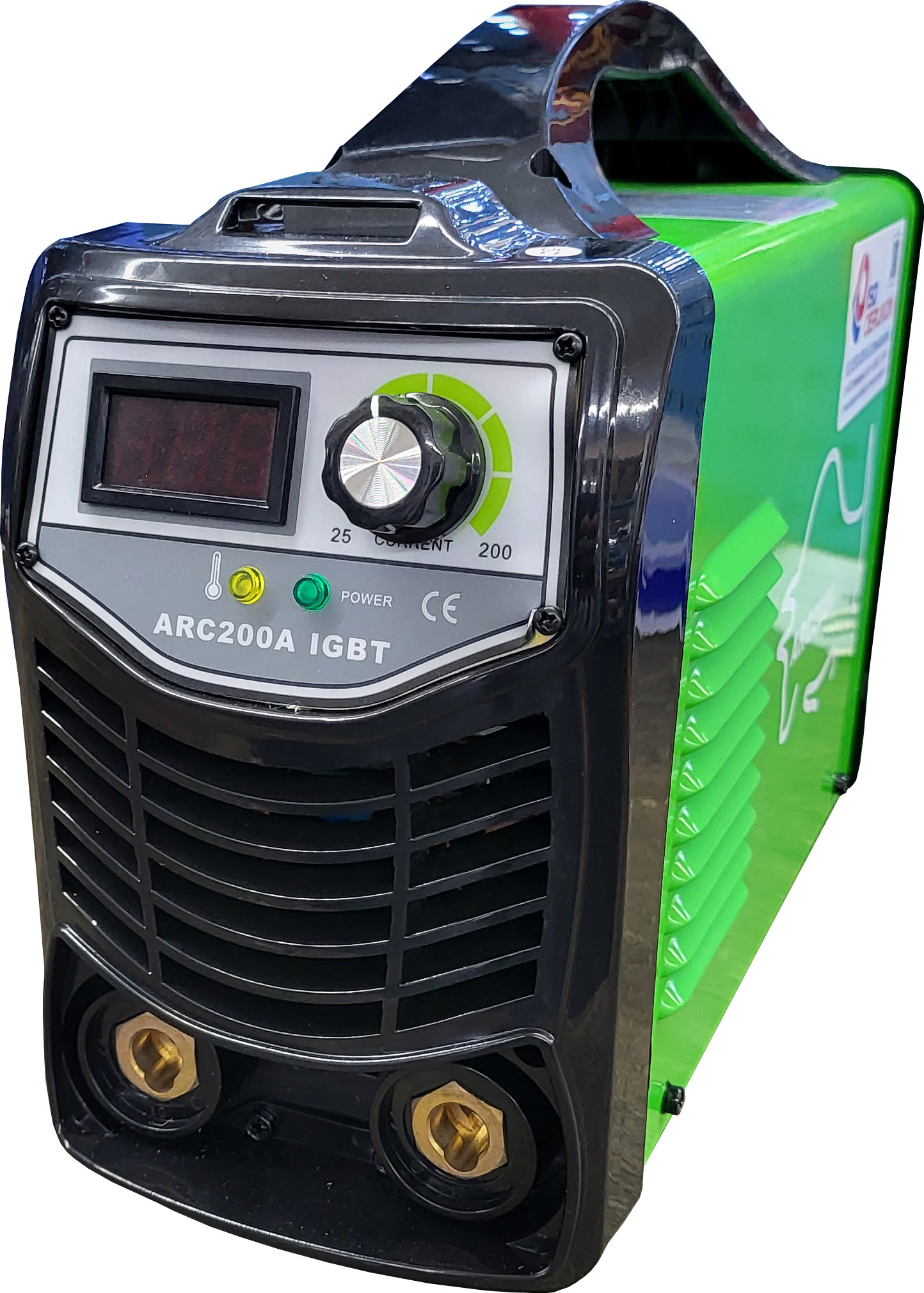

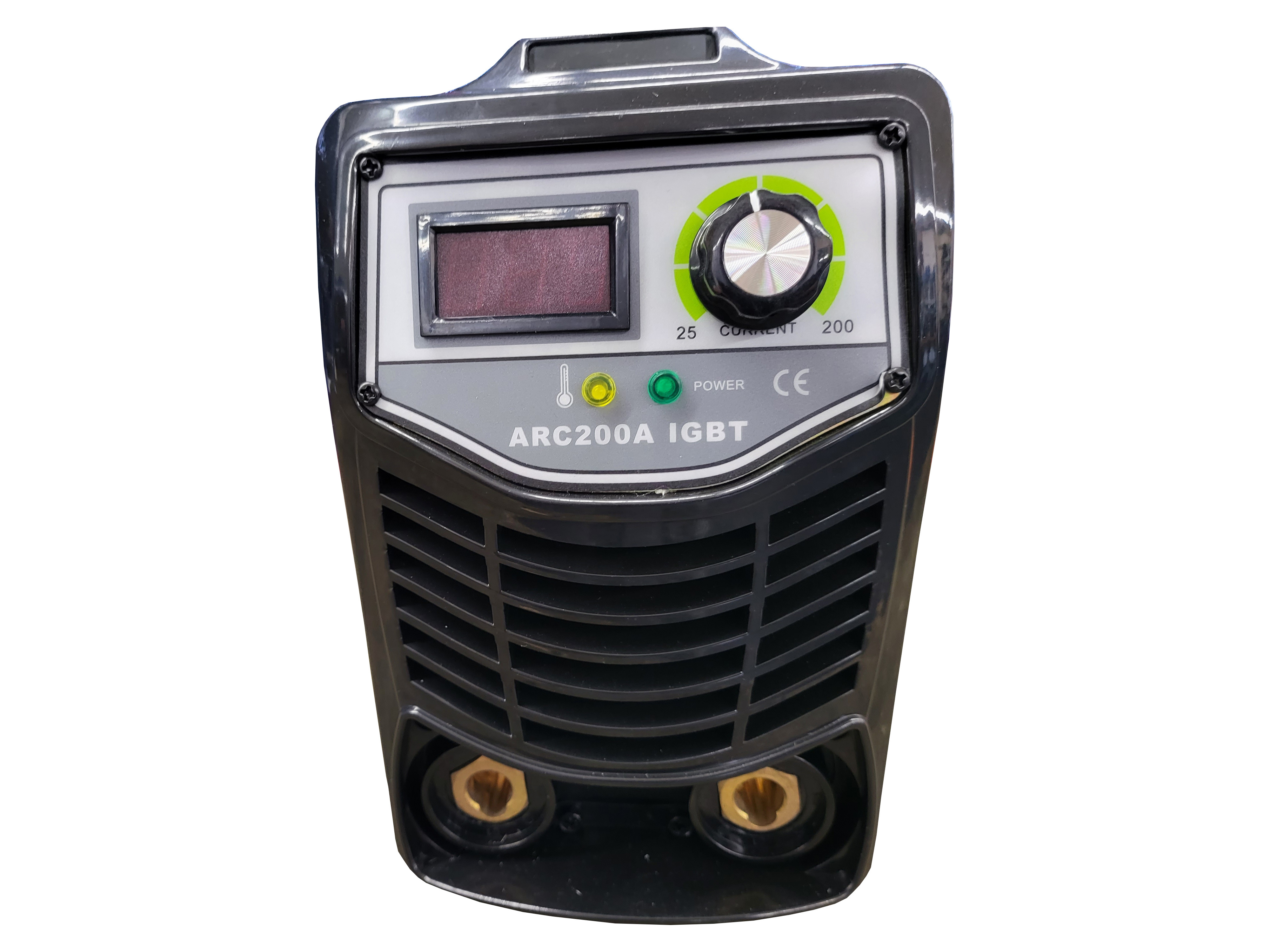

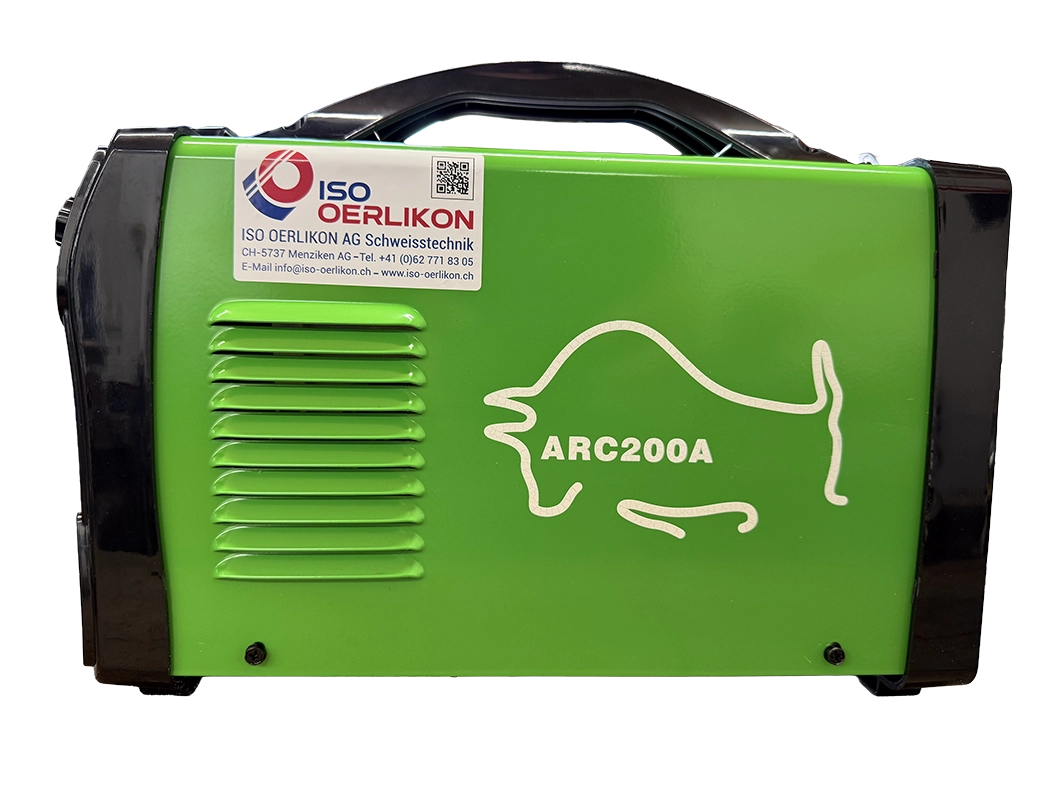

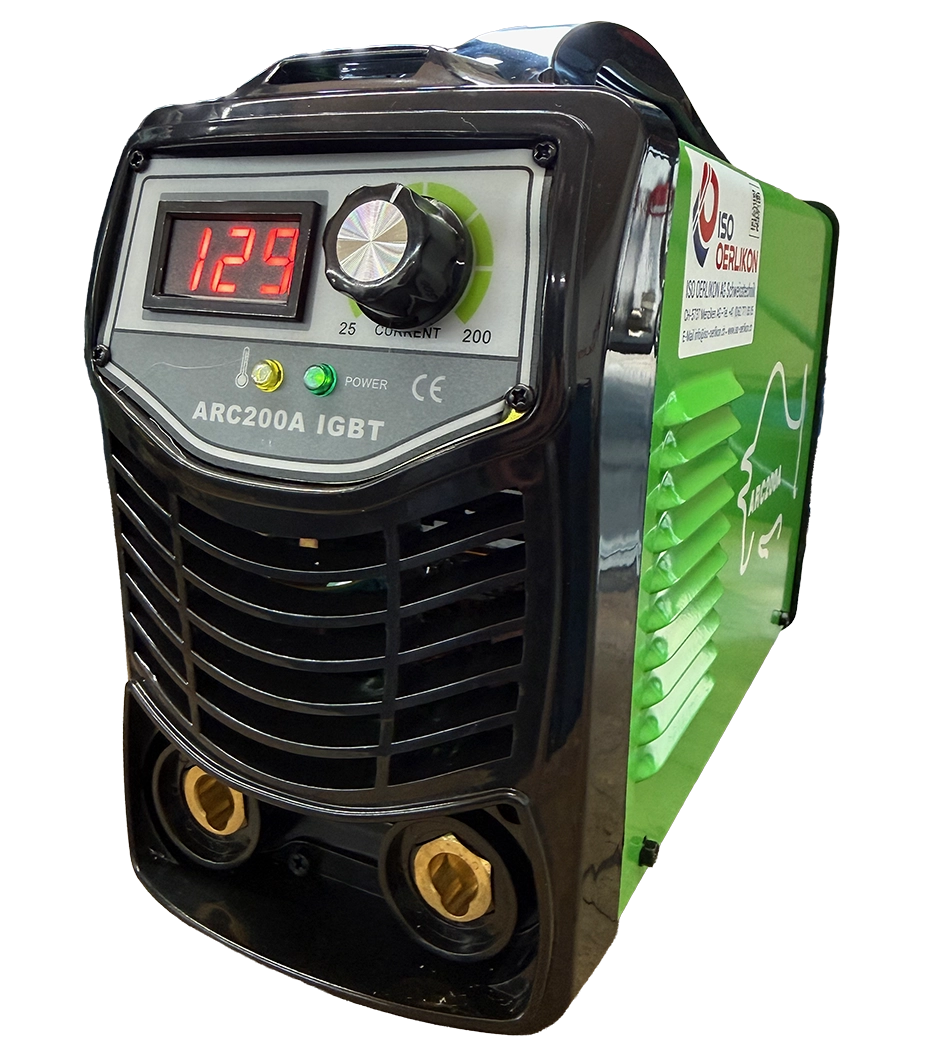

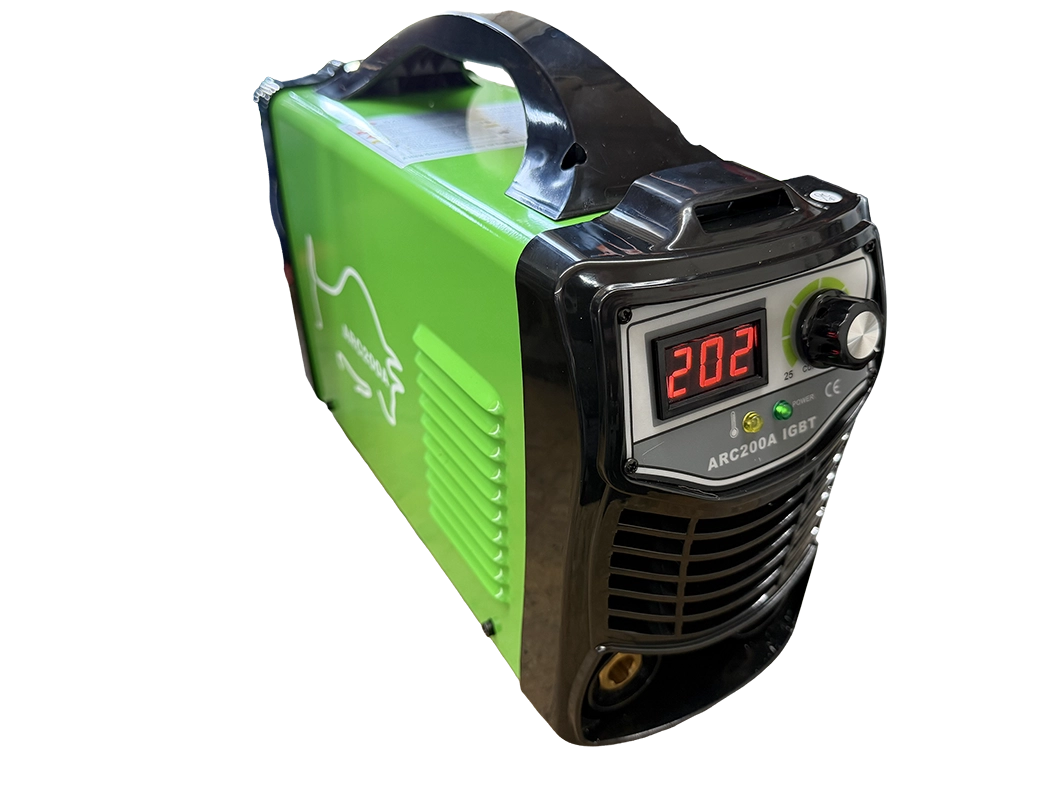

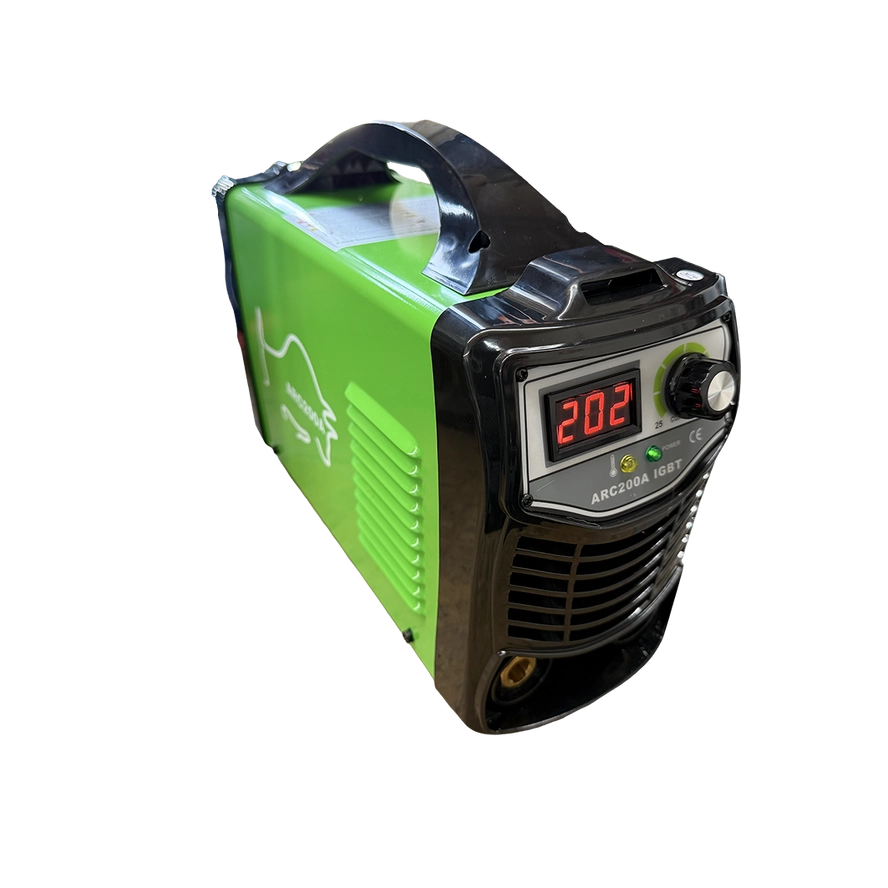

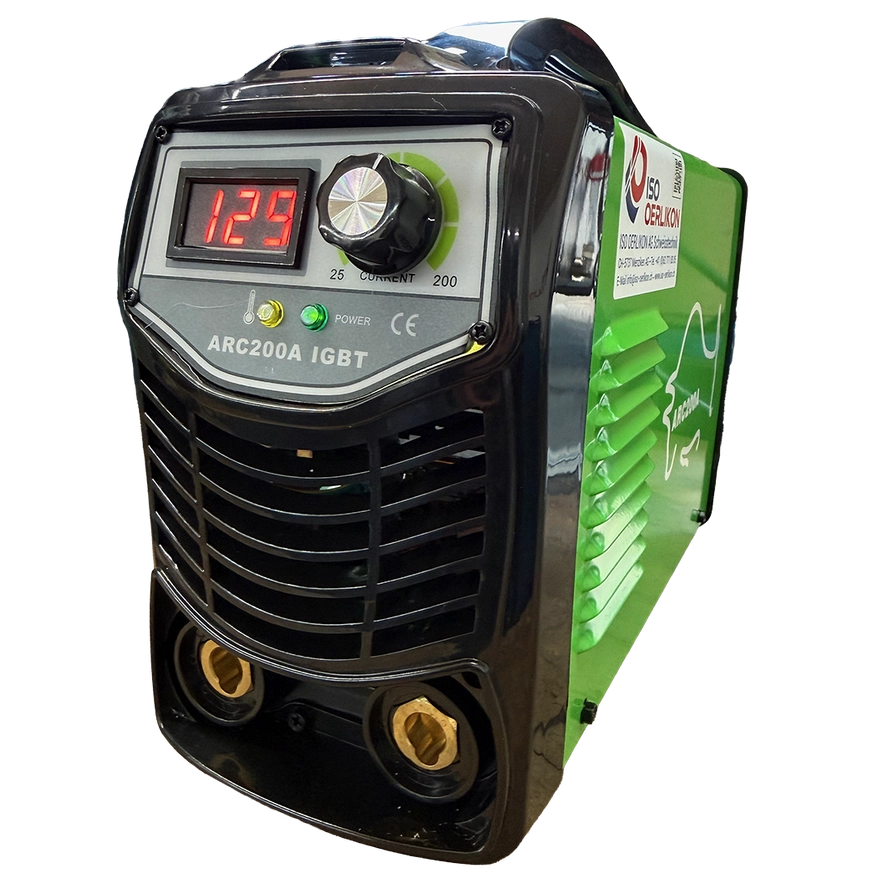

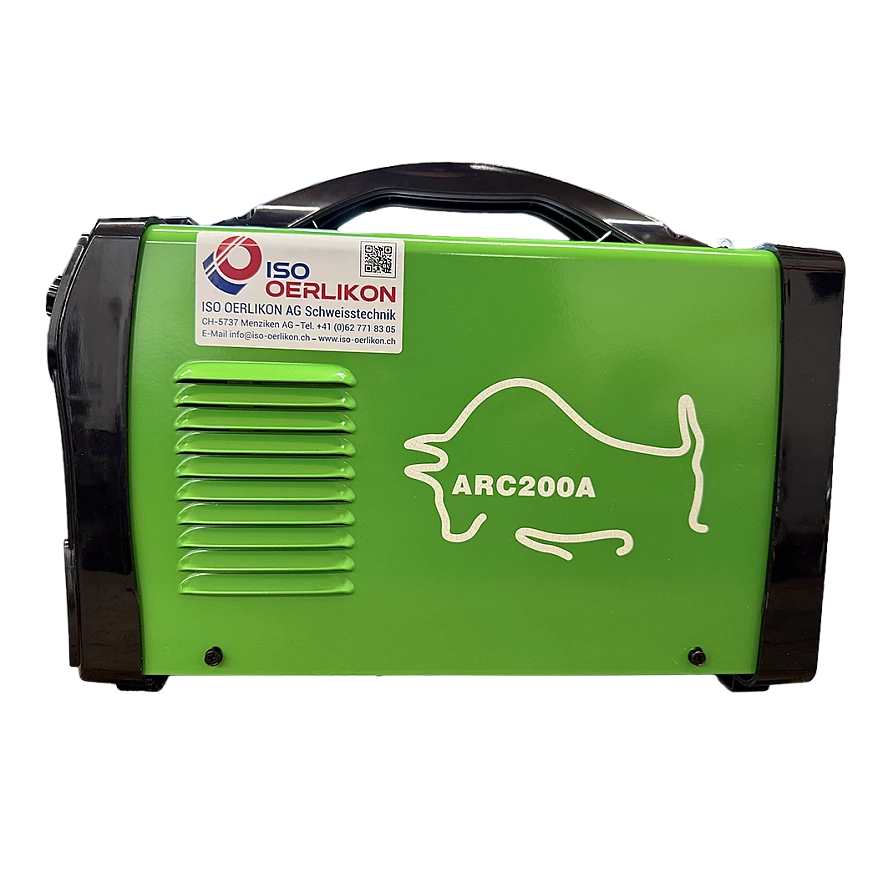

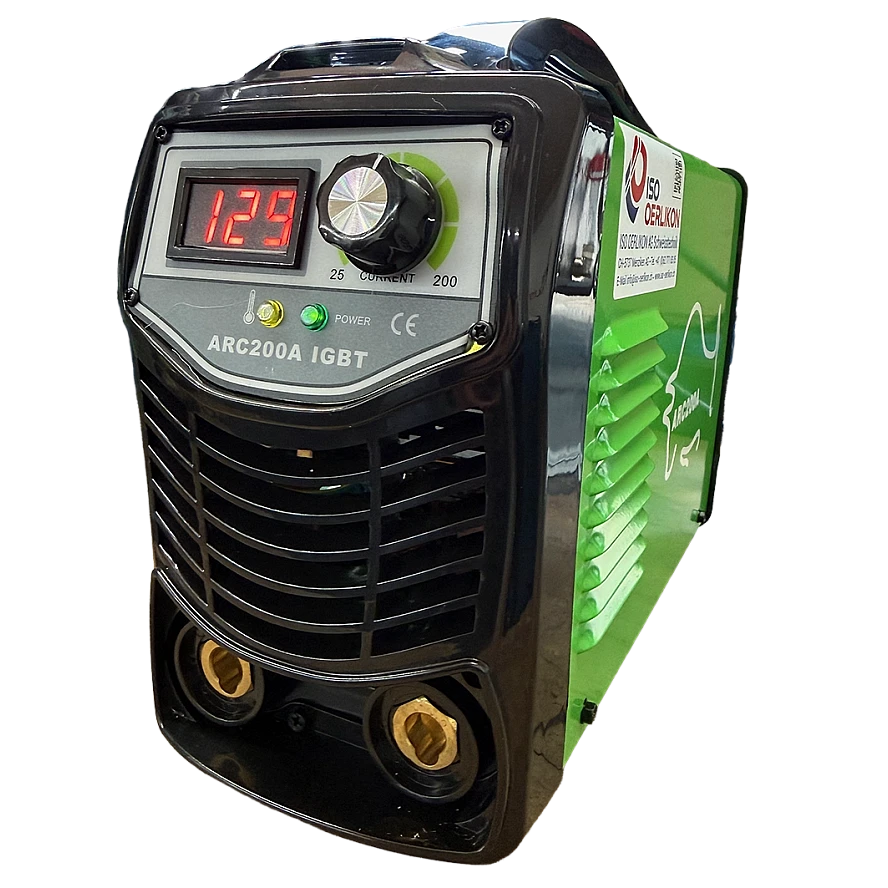

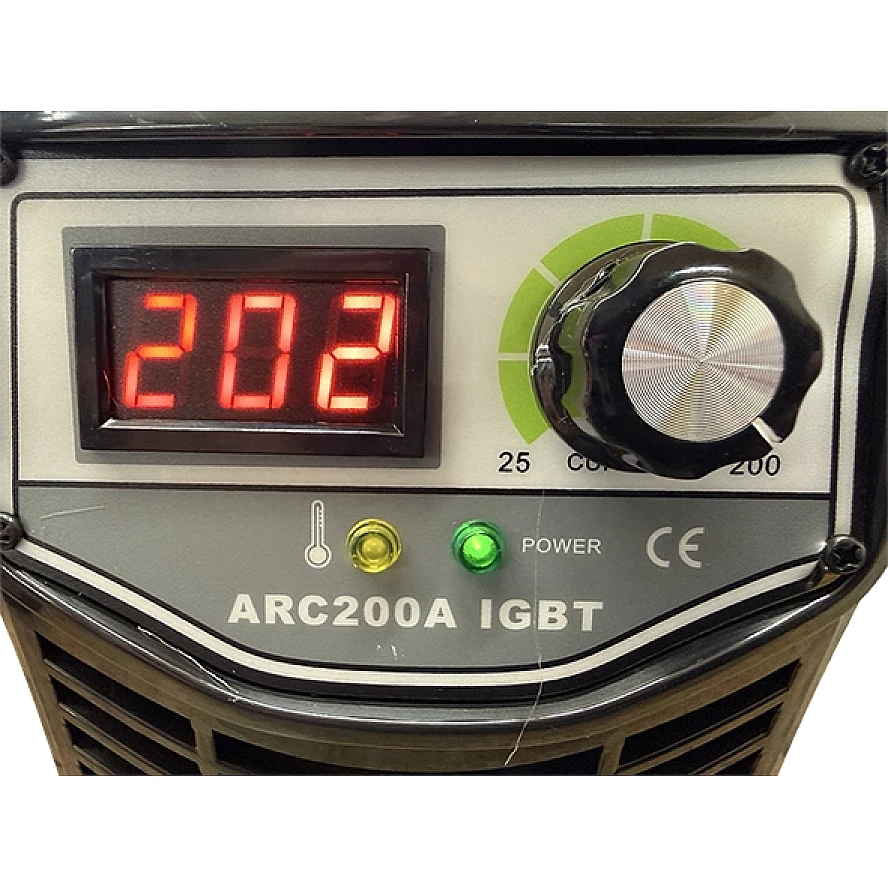

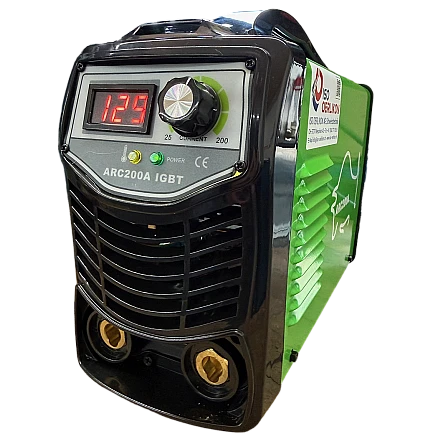

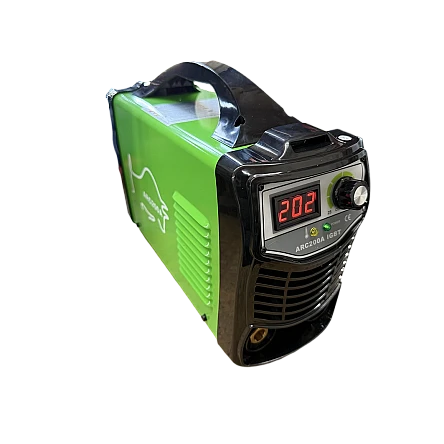

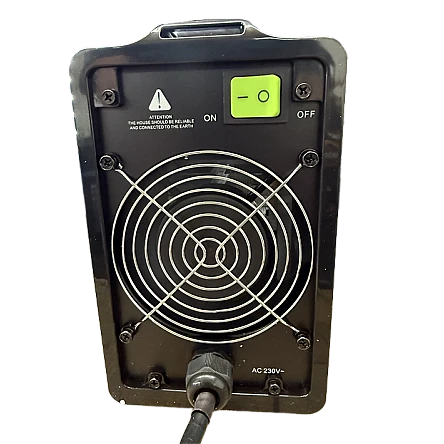

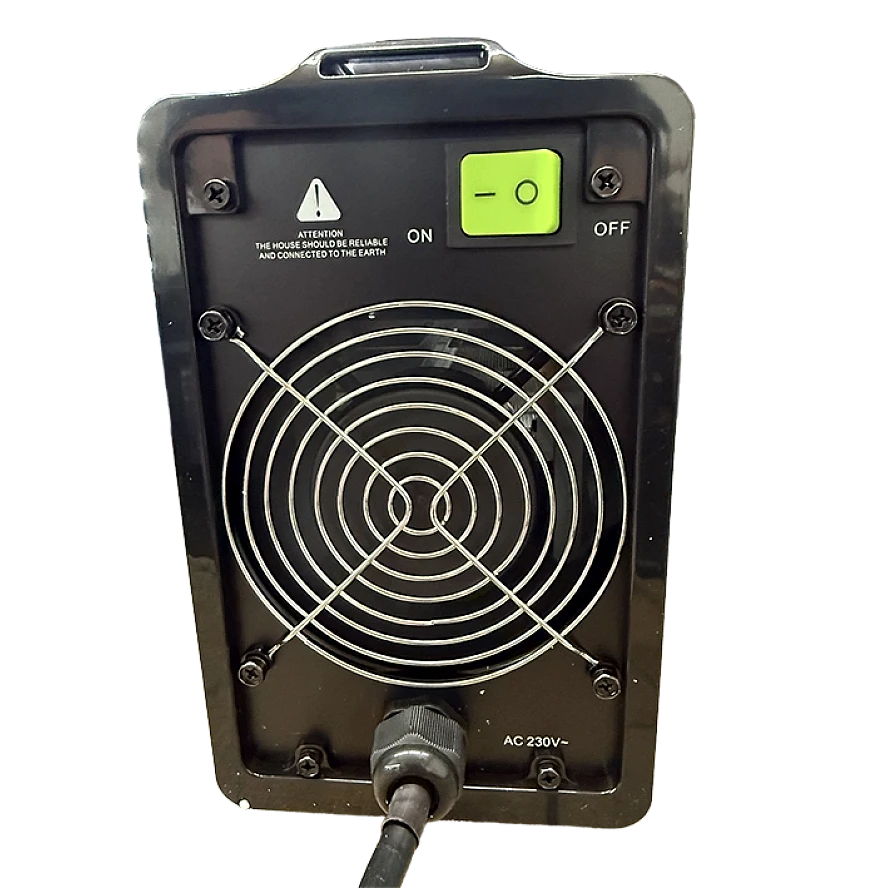

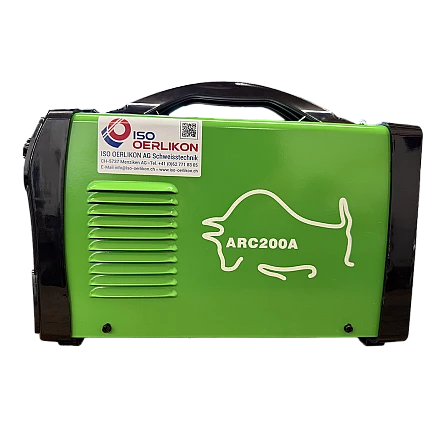

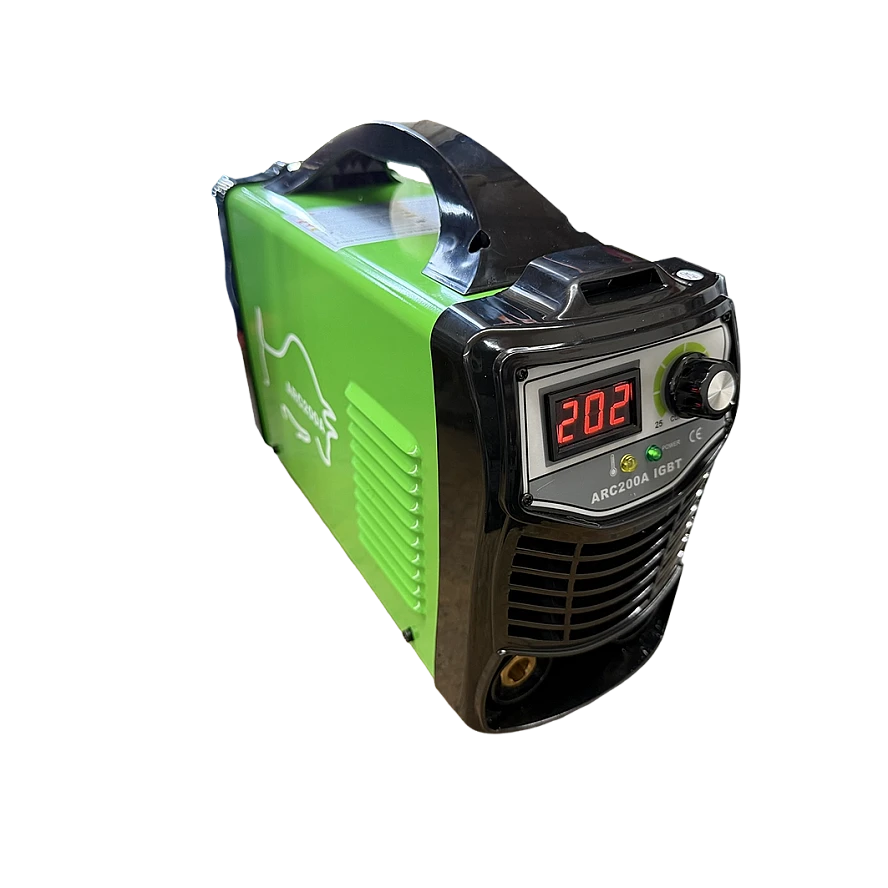

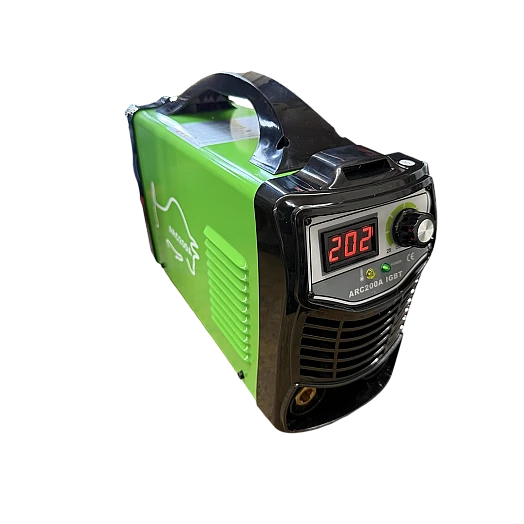

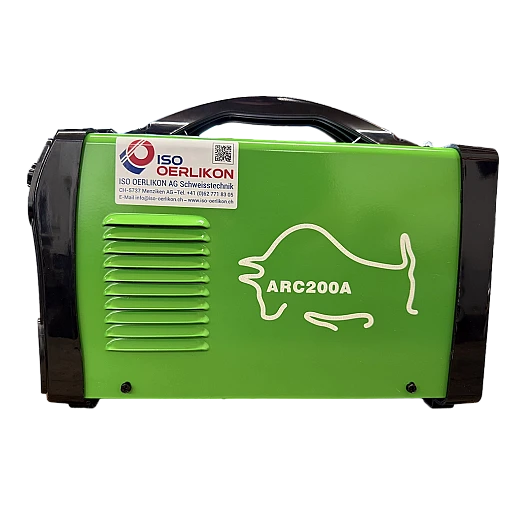

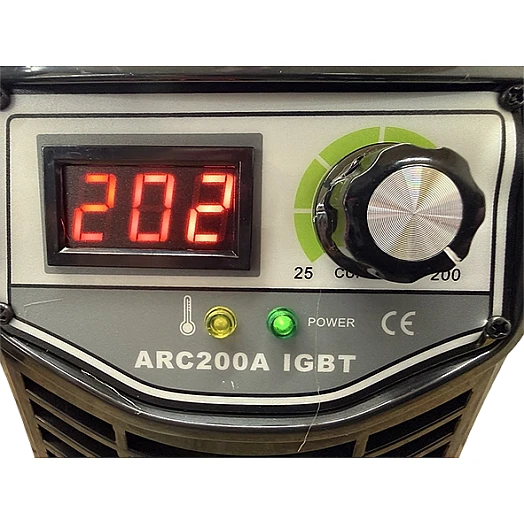

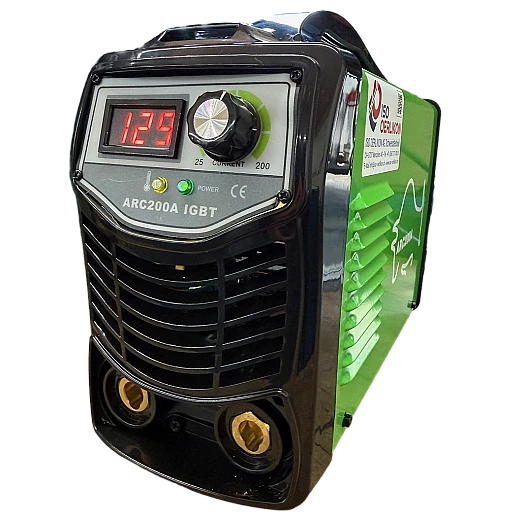

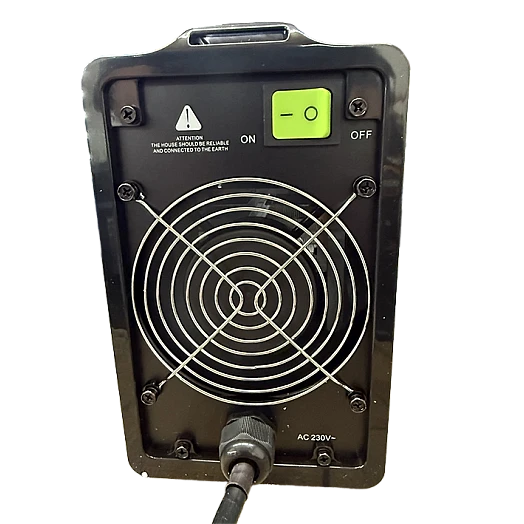

Green Line ARC 200 - Elektrodenschweissanlage
Leistungsstarkes Inverter Elektrodenschweissgerät 200 Amp = 60%ED
Schweissverfahren
MMA - Elektrodenschweissen (Manual Metal Arc)
Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.
- MMA
- Hot-Start
- WIG Liftarc
- ARC-Force / Anti-Stick
Dieses Elektrodenschweissgerät verfügt über eine hohe Einschaltdauer und somit können auch die hohen Erwartungen an ein kleines und leichtes Gerät erfüllt werden. Aufgrund der kräftigen Schweissleistung und der Flexibilität ist das Gerät gut einsetzbar in allen Industrien, wo dezentral geschweisst werden soll, wie zum Beispiel auf Baustellen (wichtig bei hohem Leistungsbezug ist eine Netzabsicherung von 20A).
- Ampère25 - 200 A
- Einschaltdauer60% bei 200 A
- Elektroden ø1.6 - 5.0 mm
- Netzspannung230 V
- Netzsicherung15 A
Green Line ARC 200 - leistungsstarkes Elektroden-Schweissgerät 200 A
Dieses Elektrodenschweissgerät verfügt über eine hohe Einschaltdauer und somit können auch die hohen Erwartungen an ein kleines und leichtes Gerät erfüllt werden.
Aufgrund der kräftigen Schweissleistung und der Flexibilität ist das Gerät gut einsetzbar in allen Industrien, wo dezentral geschweisst werden soll, wie zum Beispiel auf Baustellen (wichtig bei hohem Leistungsbezug ist eine Netzabsicherung von 20A).
Auswahl des Schweissstroms
| Materialstärke (mm) | Elektroden- Durchmesser (mm) | Durchschnittlicher Schweißstrom (A) |
|---|---|---|
| 1.6 mm | 1.6 mm | 40 A |
| 2.0 mm | 2.0 mm | 55 A |
| 2.0 - 3.0 mm | 2.5 mm | 70 A |
| 3.0 - 5.0 mm | 3.2 mm | 110 A |
| 3.0 - 10.0 mm | 4.0 mm | 160 A |
| > 8.0 mm | 5.0 mm | 200 A |
| > 10.0 mm | 6.0 mm | 290 A |

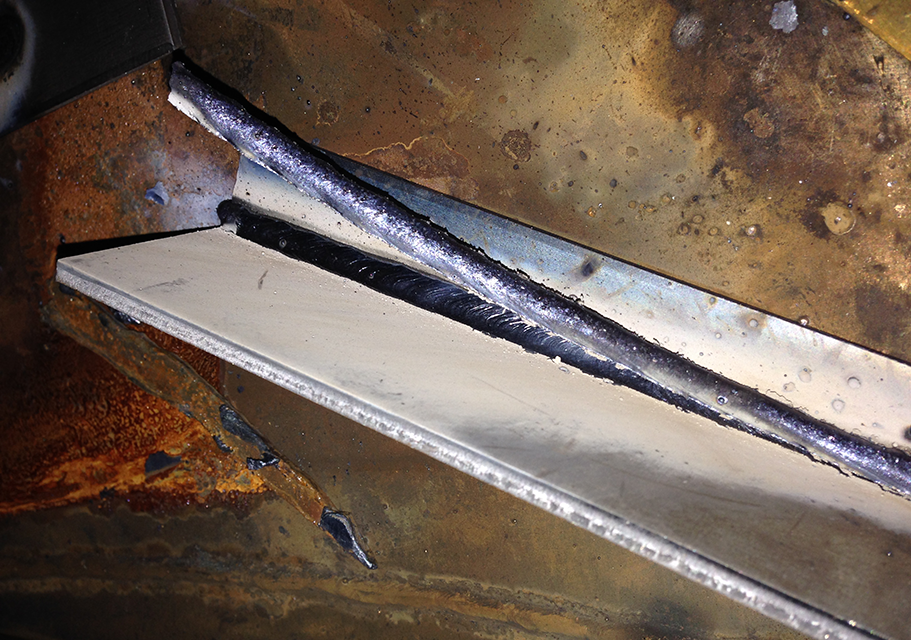

Prinzip des E-Handschweißens mit umhüllten Stabelektroden
Eigenschaften des E-Hand-Schweissen
Arc Force
Erhöht den Lichtbogendruck bei kleinerer Spannung und verhindert während des Schweißens ein Festkleben der Elektrode im Schweißbad. Arc Force bewirkt eine kurzzeitige Erhöhung des Ausgangsstromes, wenn der Lichttbogen zu kurz ist und sorgt für eine konstante, ausgezeichnete Lichtbogenleistung. Außerdem erleichtert es das Zwangslagenschweißen mit hervorragenden Schweißergebnissen mit verschiedenen Elektrodentypen (rutil, basisch oder Zellulose). Die Feinjustierung der Arc Force erfolgt über einen Drehschalter: Minimum für sanften Lichtbogen und wenig Spritzer (rutil, basisch) und Maximum für einen härteren Lichtbogen und tieferen Einbrand.
Hot Start
Kurze Erhöhung des Ausgangsstroms (0,5 s) während des Zündens. Dadurch wird der Lichtbogen schnell und zuverlässig gezündet. Hot Start – für ausgezeichnetes Zündverhalten ohne Kleben der Elektrode und metallurgische Fehler in der Naht.
Anti-Stick
Elektronische Minimierung des Kurzschlussstroms im Falle eines längeren Festklebens der Elektrode. Im Kurzschluss kann die Elektrode leicht vom Werkstück gelöst werden; die Elektrode glüht nicht aus, Elektrodenhalter und Schweißleitung bleiben unbeschädigt. Gleichzeitig wird der Bediener geschützt.
Fugenhobeln
Industrielle E-Hand-Schweißgeräte mit ausreichend Strom und Spannung können zum Schneiden und Fugenhobeln verwendet werden, wie zum Beispiel zum Schneiden von Nuten oder Entfernen von Rissen auf Stahl, Guss und Kupferlegierungen (Kohlelichtbogen-Fugenhobeln). Mit einem speziellen Brenner wird dabei ein starker Luftdruckstrahl in den Lichtbogenbereich gelenkt, der das geschmolzene Metall entfernt. Die Elektrode besteht aus Graphit und Legierungselementen sowie einer Kupferbeschichtung.
Technische Daten
General
Ampère25 - 200 A
Einschaltdauer60% bei 200 A
Elektroden ø1.6 - 5.0 mm
Netzspannung230 V
Netzsicherung15 A
SchutzklasseIP 21 S
Dimensionen365 x 140 x 250 mm
Gewicht8.2 kg
Vorteile
- Leichtes und tragbares Gerät
- Komplett mit Zubehör
- Inverter Technology
- Hohe Einschaltdauer (200 A / 60%) oder (150A / 100%)
- Verschweissen aller Arten Schweisselektroden
- Robust und zuverlässig
- WICHTIG: Gute Absicherung ≥ 16A.
- 230V: Achtung Industrie Stecker verwenden!
Anwendung
- Metallbau
- Schlossereien

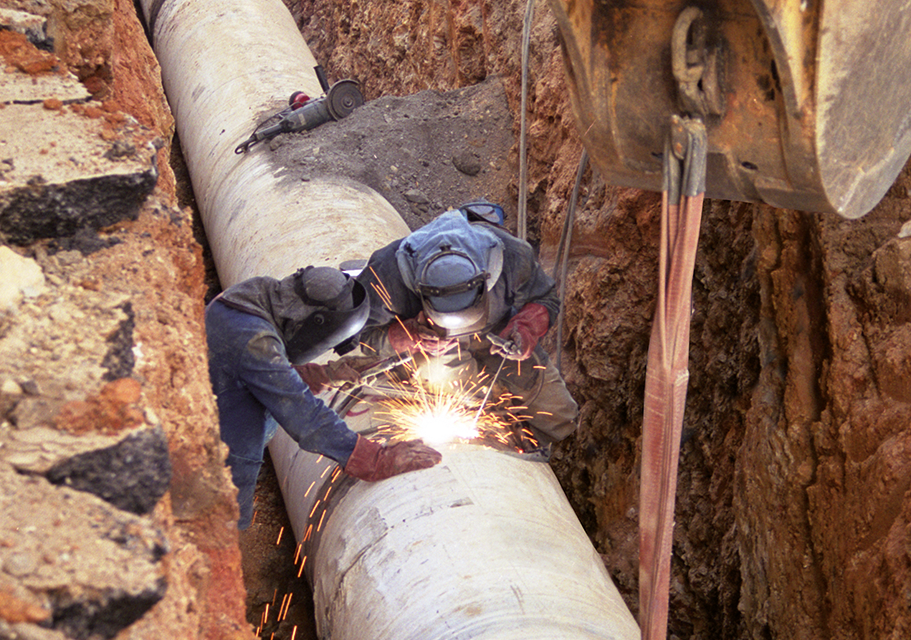

- Baustellen
- Montagearbeiten
- Instandsetzung
- Hydraulik
- Kunstwerke
Werkstoffe
- Baustähle
- Cr-Ni-Stahl
- Guss
- Aluminium und Aluminiumlegierungen
Standard Zubehör
20020230
Green Line ARC 200 - Elektrodenschweissanlage -
W000011139

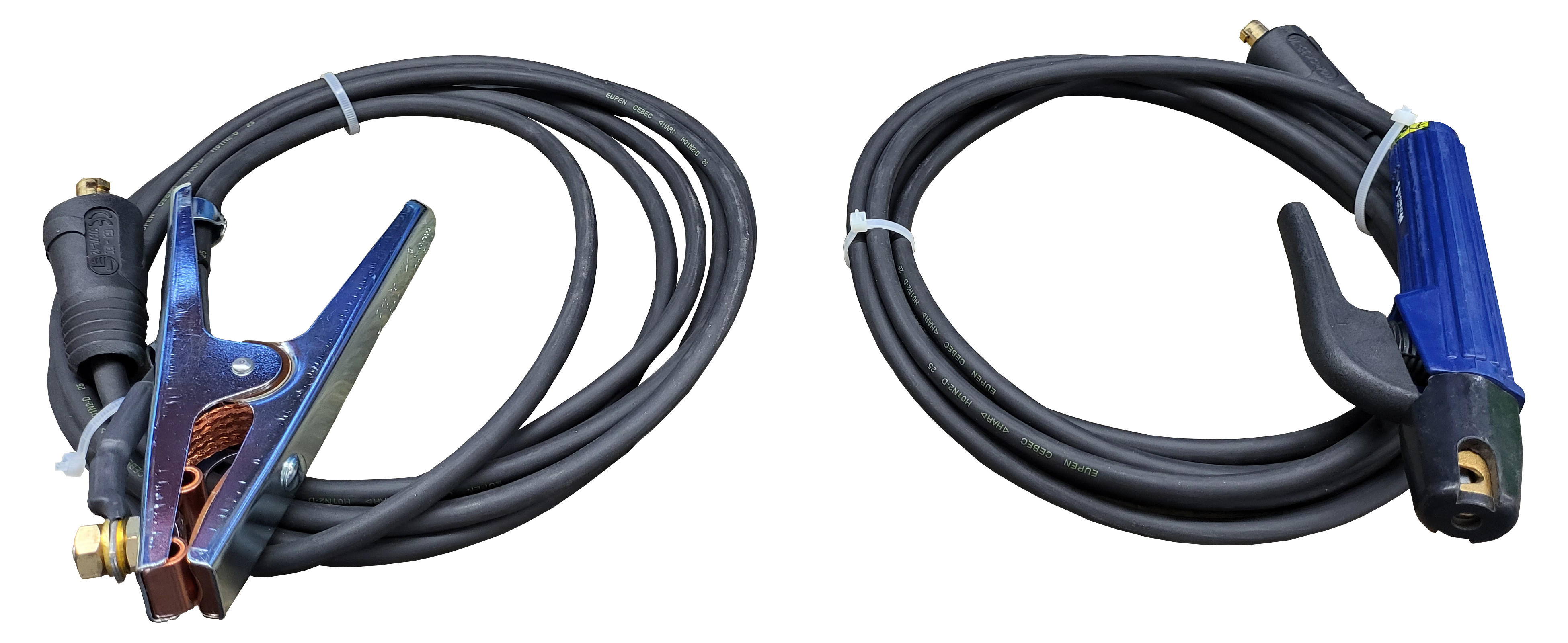

Oerlikon KIT 35C50 / 35mm max 300A 35% - Stecker 13 mm
149683
Gummi TPE-STECKER TYP T23 16A
BA-Papier
Betriebsanleitung in Papier Form
Optionales Zubehör
- I max: 200 bis 500 A bei 35%
- Kabellänge: 5 m
- Kabel Ø (mm2): 16 bis 70 mm²
- Erdkabelzange: SK 25 bis 70
AB CHF 126
- I max: 200 bis 500A bei 35%
- Kabellänge: 5 m
- Kabel Ø (mm2): 16 bis 70 mm²
- Elektrodenhalter: BK 25 bis 70
AB CHF 182
- Grösse: M - XL - XXL - XXXL
- Material: Rindspaltleder (Brustpartie, Seitenteile und Ärmel)
AB CHF 169.00
- Grösse: 10 + 11
- Form: ergonomisch gerformt
- Material: Narbenleder
CHF 17.90
- Normbezeichnung (EN IS0): 2560-A: E38 2 B 12 H10
- AWS: A5.1:E7016-H8
- Einteilung: un- und niedriglegierte Stähle
- Analyse: C - Mn - Si - P - S
AB CHF 41.00
- I max: 200A bei 35%
- Kabellänge: 3 m
- Kabel Ø (mm2): 10-25 mm²
- Steckerdurchmesser: 9 mm
CHF 122.80
- Anschlussleistung: 230V / 180W
- Thermostat verstellbar: von 30 - 110°C
- Geeignet für max.: 6 kg Elektroden
- Gewicht: 4 kg
CHF 325.00
- Kanten: Spitz und Flach - Gehärtet
- Material: Hartmetall, Gehärtet, Holz
- Handgriff: Oval-Holz ca. ø 35mm
- Länge:
CHF 26.25
- Geeignet für: Stahl
- Bürstenreihe: 3- reihig
- Material: Stahldraht / Holzgriff
- Form: glatt konisch
CHF 15.00
- Glässergrässe: 90 x 110 mm
- Schutzstufe: DIN 10
- Gewicht: 580 g
- Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 27.00
- Grösse: 9 -10 - 11
- Form: ergonomisch gerformt
- Material: glattes Ziegenleder
AB CHF 14.90

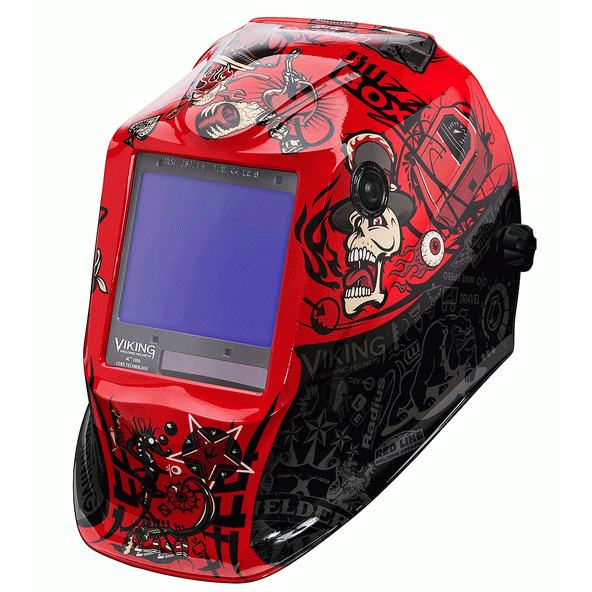

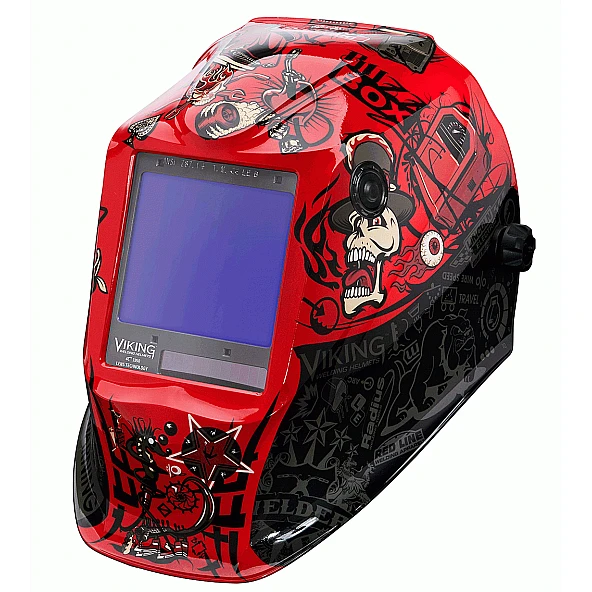

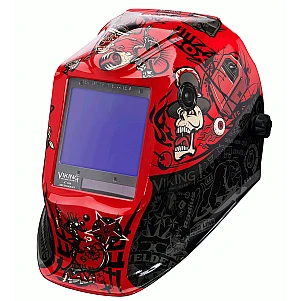

- Schutz-Stufen: DIN 3.5 / 5 - 13
- Sichtfeld: 95 x 85 mm
- Optische Klasse : 1.1.1.1
- Sensoren: vier Lichtbogensensoren
- Lichtempfindlichkeit: Stufenlos
CHF 380.20 528.00
- I max: 300A bei 35%
- Kabellänge: 4 m
- Kabel Ø (mm2): 35-50 mm²
- Steckerdurchmesser: 13 mm
CHF 165.20
- Gläsergrösse: 90 x 110 mm
- Schutzstufe: DIN 9
- Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 93.20 113.60
