ISOARC 210

ISOARC 210

Reinnickel Stabelektroden

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

AC; DC - / DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOARC
  • Normbezeichnung (EN IS0)E C Ni-Cl 3
  • AWSA5.15: ENi-Cl
  • DIN 8573E Ni BG 11
  • AnalyseC - Mn - Si - Ni - Fe

Graphitbasisch umhüllte Stabelektrode für Verbindungs- und Reparaturschweissungen an Graugussteilen, z.B. zur Rissbeseitigung. Leicht bearbeitbares Schweissgut aus reinem Nickel. Gleichmässiger Fluss gutes Anlegieren auf dem Grundwerkstoff. Anwendungen: Reparaturschweissungen an Motorblöcken, Werkzeugmaschinenrahmen, Getriebe, Reduzierstück, Ventilkörper und Pumpengehäusen.

Ab CHF 12.50

exkl. MwSt.

ProdukteBeschreibungTechnische DatenDokumente
ProduktDurchmesserLängeStromVPEInhaltMengePreis Pro Pak

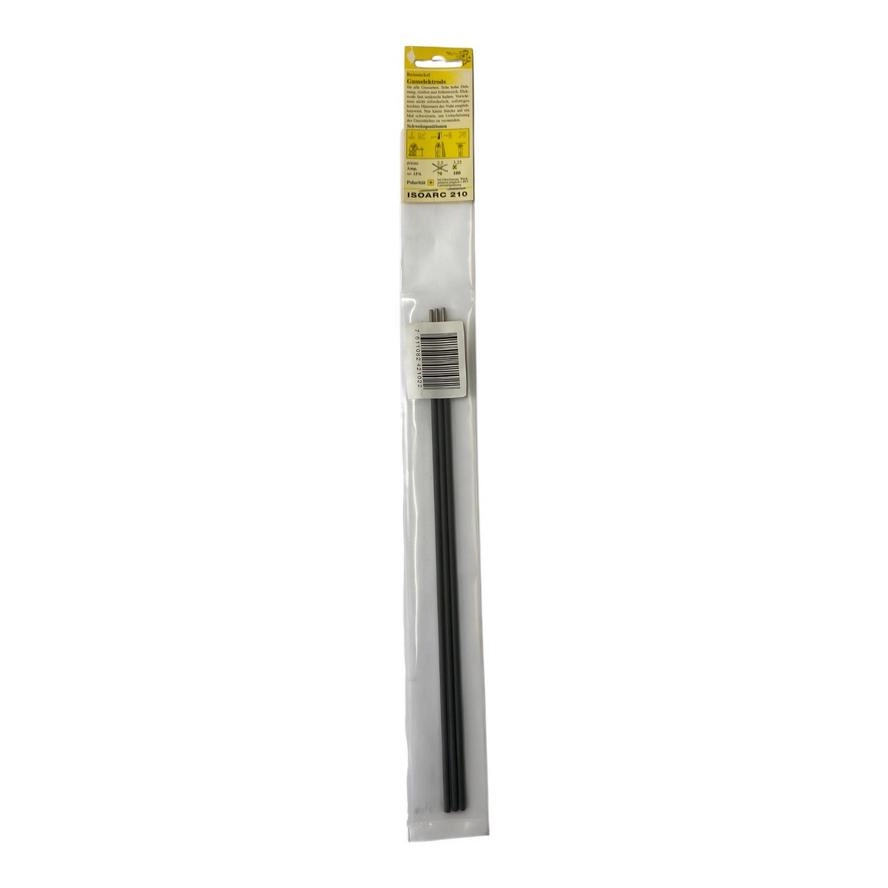

ISOARC 210 Hobby Pack

Artikel-Nr 5021025
2.5 mm350 mm
50 - 70 A
3 Stk.
Pro Pak
CHF 12.50
Ab 6 Pak
CHF 10.63
Ab 12 Pak
CHF 9.38
Ab 48 Pak
CHF 8.13

ISOARC 210 Hobby Pack

Artikel-Nr 5021032
3.25 mm350 mm
70 - 100 A
2 Stk.
Pro Pak
CHF 12.50
Ab 6 Pak
CHF 10.63
Ab 12 Pak
CHF 9.38
Ab 48 Pak
CHF 8.13

ISOARC 210 - Reinnickel Stabelektroden -

Graphitbasisch umhüllte Stabelektrode für Verbindungs- und Reparaturschweissungen an Graugussteilen, z.B. zur Rissbeseitigung. Leicht bearbeitbares Schweissgut aus reinem Nickel. Gleichmässiger Fluss gutes Anlegieren auf dem Grundwerkstoff.

Anwendungen: Reparaturschweissungen an Motorblöcken, Werkzeugmaschinenrahmen, Getriebe, Reduzierstück, Ventilkörper und Pumpengehäusen.

Sonderangaben: Wärmeeinbringung so gering wie möglich halten (max. 70°C Schweisstemperatur). Spannung nach jedem Schweissdurchgang durch Hämmern abbauen. Kanten müssen sauber und oelfrei sein.

Technische Daten

General

Normbezeichnung (EN IS0)
E C Ni-Cl 3
AWS
A5.15: ENi-Cl
DIN 8573
E Ni BG 11
Analyse
C - Mn - Si - Ni - Fe

Normbezeichnungen

ISO 1071
E C Ni-Cl 3
AWS A5.15
A5.15: ENi-Cl
DIN 8573
E Ni BG 11

Chemische Zusammensetzung (typische Werte in %)

C
1.2
Mn
≤ 1.0
Si
≤ 2.0
Ni
≤ 95
Fe
≤ 2.0

Mechanische Eigenschaften des reinen Schweissgutes

Härte
ca. 180 HB
Zugfestigkeit (MPa)
≥ 300 N/mm2
