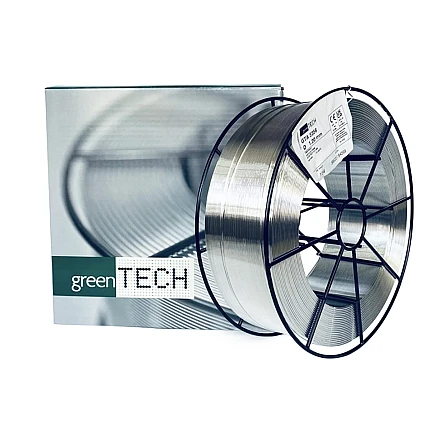

AlMg 3 - TBD / NMA 5754

OERLIKON / greenTECH AlMg 3 - TBD / NMA 5754

Drahtelektroden für das Schutzgasschweissen
Aluminiumlegierungen

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • PA
  • PB
  • PC
  • PE
  • PF
  • DC +

Aluminium-Schweissdraht zum Schweissen von Reinaluminium mit einer max. Zulegierung von 0,5%.

  • Normbezeichnung (EN IS0)18273 / S Al 5754 (Almg3)
  • AWS A5.10ER 5754
  • EinteilungAluminiumlegierungen
  • AnalyseAl - Si - Fe - Cu - Mn - Mg - Cr - Zn - Ti - Be

Ab CHF 151.30

exkl. MwSt.

ProdukteBeschreibungTechnische DatenLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenformLieferbarkeitMengePreis Pro Spule

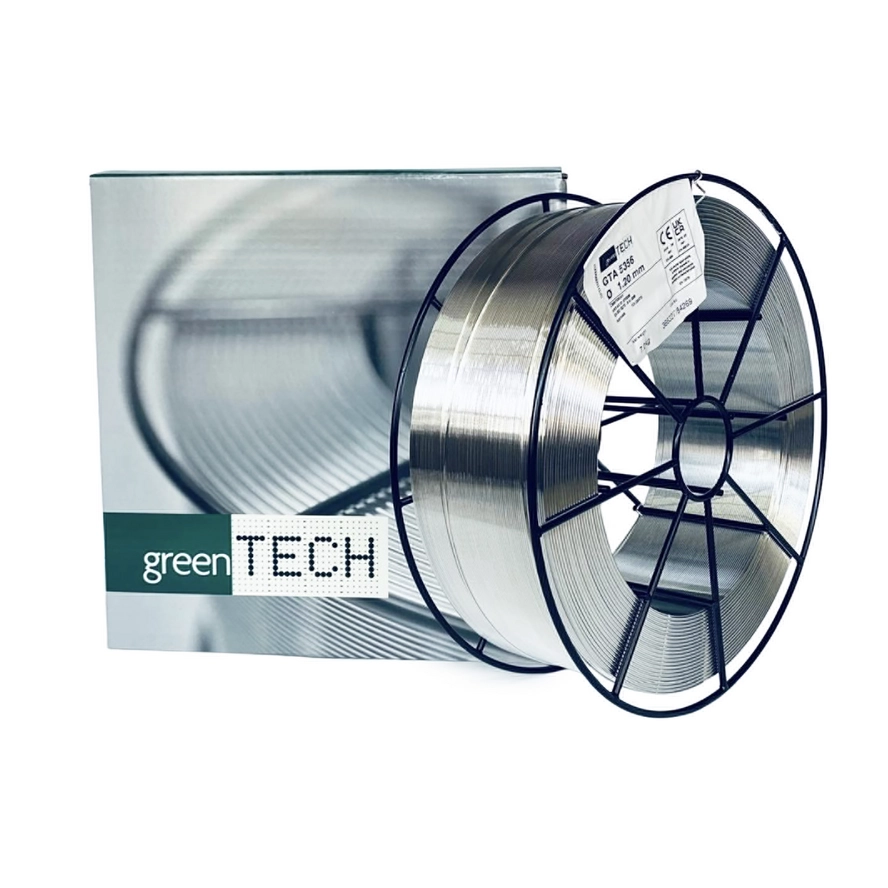

greenTECH AlMg3 (NMA 5754)

Artikel-Nr greenAlMg3m87
0.8 mm
7 kg
BS300
MTO
Pro Spule
CHF 196.35
Ab 10 Spule
CHF 157.08
Ab 30 Spule
CHF 117.81
Ab 63 Spule
CHF 78.54

greenTECH AlMg3 (NMA 5754)

Artikel-Nr greenAlMg3m107
1.0 mm
7 kg
BS300
Vsl
Pro Spule
CHF 165.20
Ab 10 Spule
CHF 132.16
Ab 30 Spule
CHF 99.12
Ab 63 Spule
CHF 66.08

OERLIKON Alufil AlMg3

Artikel-Nr W000283193
1.2 mm
7 kg
BS300
Vsl / TBD
Pro Spule
CHF 218.95
Ab 10 Spule
CHF 175.16
Ab 30 Spule
CHF 131.37
Ab 63 Spule
CHF 87.58

greenTECH AlMg3 (NMA 5754)

Artikel-Nr greenAlMg3m127
1.2 mm
7 kg
BS300
Vsl
Pro Spule
CHF 154.55
Ab 10 Spule
CHF 123.64
Ab 30 Spule
CHF 92.73
Ab 63 Spule
CHF 61.82

greenTECH AlMg3 (NMA 5754)

Artikel-Nr greenAlMg3m167
1.6 mm
7 kg
BS300
MTO
Pro Spule
CHF 151.30
Ab 10 Spule
CHF 121.04
Ab 30 Spule
CHF 90.78
Ab 63 Spule
CHF 60.52
Vsl = Voraussichtlich am Lager
TBD = To be discontinued
MTO = Made to order

BS300 (Metall) => benötigt kein Adapter
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

greenTECH AlMg 3 (NMA 5754) - Drahtelektroden für das Schutzgasschweissen Aluminiumlegierungen

Aluminium-Schweissdraht zum Schweissen von Aluminiumlegierungen mit einer Zulegierung von bis zu 3% Magnesium (Mg).

Technische Daten

General

Normbezeichnung (EN IS0)
18273 / S Al 5754 (Almg3)
AWS A5.10
ER 5754
Einteilung
Aluminiumlegierungen
Analyse
Al - Si - Fe - Cu - Mn - Mg - Cr - Zn - Ti - Be

Schutzgase

Schutzgase
EN ISO 14175 : I1, I3

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Al
Basis
Si
≤ 0.40
Fe
≤ 0.40
Cu
≤ 0.10
Mn
≤ 0.50
Mg
2.60 - 3.60
Cr
≤ 0.30
Zn
≤ 0.20
Ti
≤ 0.15
Be
≤ 0.0003

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Streckgrenze (MPa)
≥ 80
Zugfestigkeit (MPa)
≥ 190
Dehnung (%) A5 (%)
≥ 20
Trocken lagern
