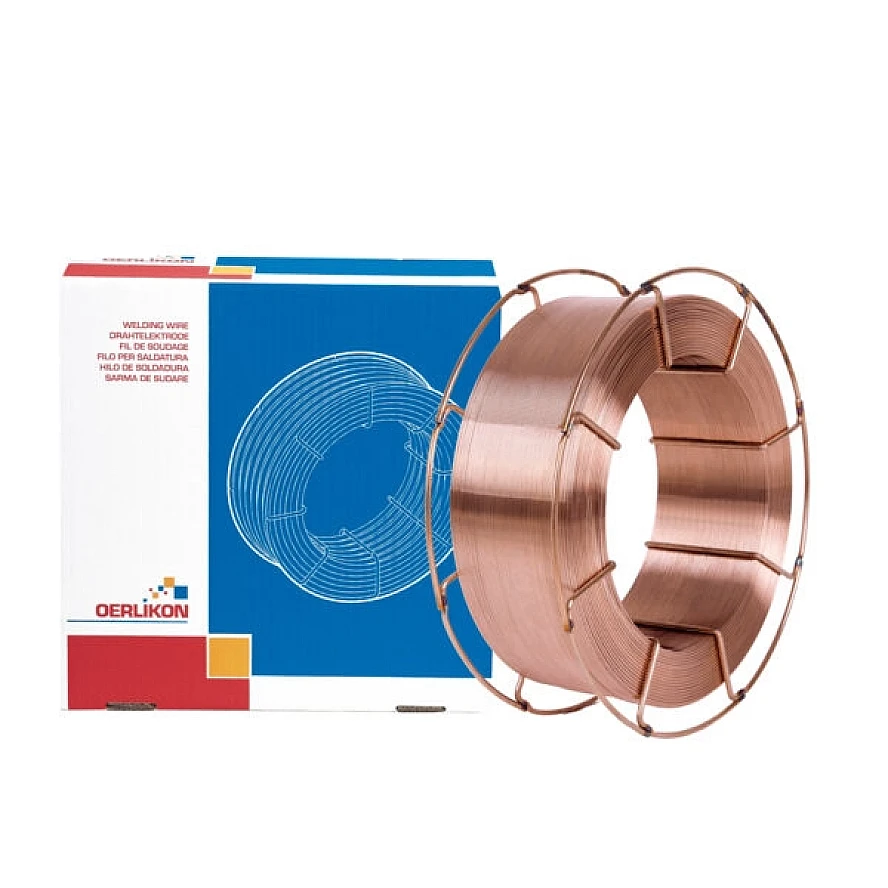

OERLIKON Carbofil KV3
Drahtelektroden für das Schutzgasschweissen
un- und niedriglegierte Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PE
- PF
- PG
- DC +
Massivdrahtelektrode für das MAG-Schweissen un- und niedriglegierter Stähle/ Stahlguss bis 420 MPa Streckgrenze. Geeignet für Argon-Mischgase und CO2. Hohe Kerbschlagzähigkeit bis - 40 °C. Sehr spritzerarmer Werkstoffübergang im Sprüh- und Kurzlichtbogen, wenig Silikate. Beschichtet mit einer optimierten Kupferlegierung.
- Normbezeichnung (EN IS0)21952-B: G 2C1M
- AWSA5.28: ER 90S-B3
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Si - Mn - Cr - Mo
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | No name | Menge | Preis Pro Spule |
|---|---|---|---|---|---|---|---|
OERLIKON Carbofil KV3Artikel-Nr W000283639 | 1.2 mm | 16 Kg | K300 | Vsl / TBD | Pro Spule CHF 313.75 | ||
FLIESS ED-ER90S-B3Artikel-Nr FEDER90SB312 | 1.2 mm | 18 kg | K300 | Vsl |
TBD = To be discontinued
K300 = Korbspulen B300 (benötigt Adapter)
Beschreibung
OERLIKON Carbofil KV3 / FLIESS ED-ER90S-B3 - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -
Carbofil KV3 / ED-ER90S-B3 ist ein kupferbeschichteter Massiv-MAG-Schweissdraht vom Typ ER90S-B3, der präzise schichtgewickelt gelifert wird und ein Schweissgut der Zusammensetzung 2¼Cr1Mo zum Schweissen von kriechfesten stählen aufbringt. Zur Verbesserung der mechanischen Eigenschaftten werden Ar-Co2-Mischgase als Schutzgase bevorzugt.
Carbofil KV3 / ED-ER90S-B3 wird zum Schweissen von Stählen ähnlicher Zusammensetzung sowie von ½Mo¼V- und 1%Cr1Mo-Stählen verwendet. Es kommte beim Bau von Dampferzeugungsanlagen zum Einsatz, die bei Temperaturen unter 600°C betrieben werden. Ausserdem eignet es sich zum Schweissen von 1¼Cr-1Mo-Stählen, bei denen eine verbesserte Beständigkeit gegen Wasserstoffangriffe oder Korrosion durch Schwefel erforderlich ist. Hauptanwendungsgebiete sind das Schweissen von Kesseln, Blechen und Rohren sowie in Ölraffinerien, z.B. in Crackanlagen, die hauptsächlich aus 10CrMo9-10 (ASTM A335 Gr. P/T22) gefertigt sind. CARBOFIL KV3 / ED-ER90S-B3 ist ein sehr reiner Schweissdraht mit einem garantierten Bruscato-Faktor X<15 und einem kontrollierten Gehalt an As, Sb und Sn zur Vermeidung von Temperversprödung.
Carbofil KV3 / ED-ER90S-B3 wird dort eingesetzt, wo die Betriebsrichtlinien durch die ASME-Normen vorgegeben sind.
Technische Daten
General
Schutzgase
Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweisseigenschaften
- Lichtbogenstabilität
Trocken lagern
Dokumente
