OERLIKON CARBOFIL KV3

Drahtelektroden für das Schutzgasschweissen
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000283639
  • Normbezeichnung (EN IS0)21952-B: G 62M 2C1M
  • AWSA5.28: ER 90S-B3
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si

Massivdrahtelektrode für das MAG-Schweissen un- und niedriglegierter Stähle/ Stahlguss bis 420 MPa Streckgrenze. Geeignet für Argon-Mischgase und CO2 . Hohe Kerbschlagzähigkeit bis - 40 °C. Sehr spritzerarmer Werkstoffübergang im Sprüh- und Kurzlichtbogen, wenig Silikate. Beschichtet mit einer optimierten Kupferlegierung.

Ab CHF 313.75

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

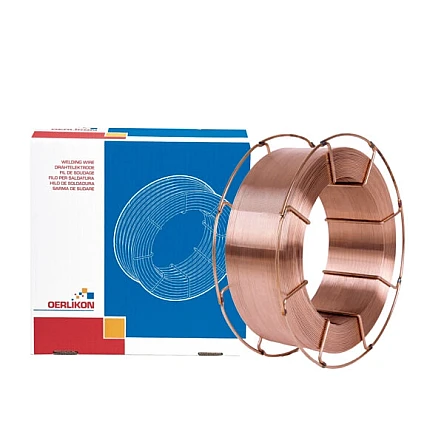

OERLIKON CARBOFIL KV3

Artikel-Nr W000283639
1.2 mm
16 Kg
B300

B300 Korb-Ringspule (B)

Pro Spule
CHF 313.75
Ab 10 Spule
CHF 251.00
Ab 30 Spule
CHF 188.25
Ab 63 Spule
CHF 125.50
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOFIL KV3 - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -

CARBOFIL KV3 is a copper coated ER90S-B3 type solid MAG welding wire supplied precision layer wound, depositing a 2¼Cr1Mo weld metal for the welding of creep resistant steels. Ar-CO2 mix shielding gases are preferred for improved mechanical properties.

CARBOFIL KV3 is used for welding of similar composition and ½Mo¼V and 1%Cr1Mo steels. Used in the construction of steam generating plant operating at temperatures <600°C. Also suitable for the welding of 1¼Cr 1Mo steels where improved resistance to hydrogen attack or corrosion by sulphur is required. Main applications are welding of boilers, plates and tubes as well as oil refineries e.g. in crack plants produced from mainly 10CrMo9-10 (ASTM A335 Gr. P/T22). CARBOFIL KV3 is a very clean welding wire with guaranteed X<15 Bruscato factor, and with controlled As, Sb, Sn content against temper embrittlement.

CARBOFIL KV3 is used, where the operational guidelines are given by the ASME norms.

Technische Daten

General

Normbezeichnung (EN IS0)
21952-B: G 62M 2C1M
AWS
A5.28: ER 90S-B3
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : C1-Arcal, M21-Arcal 21

Normbezeichnungen

EN IS0
21952-B: G 62M 2C1M
AWS
A5.28: ER 90S-B3

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

C
0.07-0.12
Mn
0.4-0.7
SI
0.4-0.7
P
max. 0.01
S
max. 0.01
Cr
2.3-2.7
Ni
max. 0.2
Mo
0.9-1.2
Cu
max. 0.2

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Wärmebehandlung
620°C x 1h
Streckgrenze (MPa)
≥ 540
Zugfestigkeit (MPa)
≥ 620
Dehnung (%) A5 (%)
≥ 20
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 70

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • 10CrMo 9-10
  • 12CrMo 9-10
Trocken lagern
