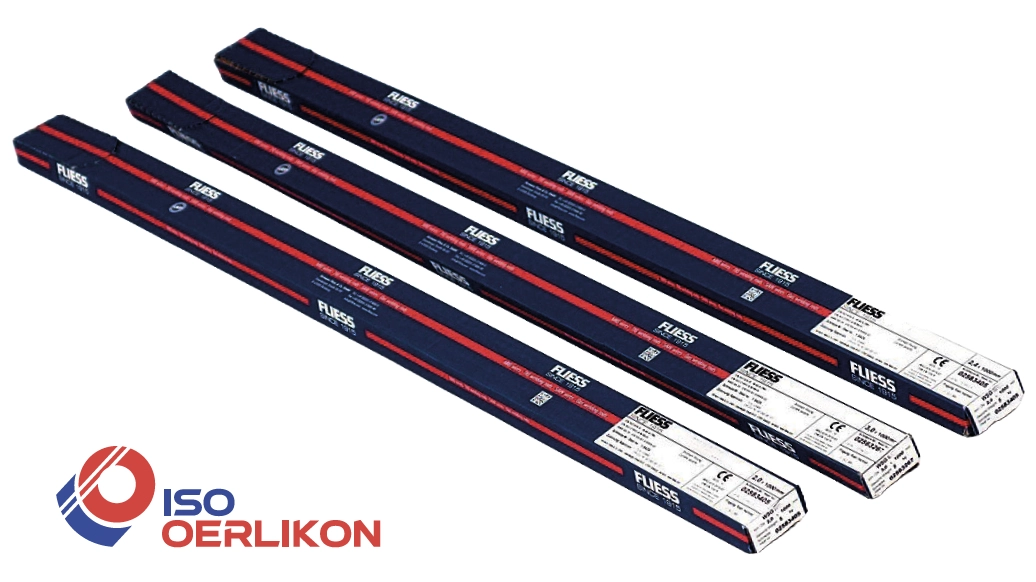

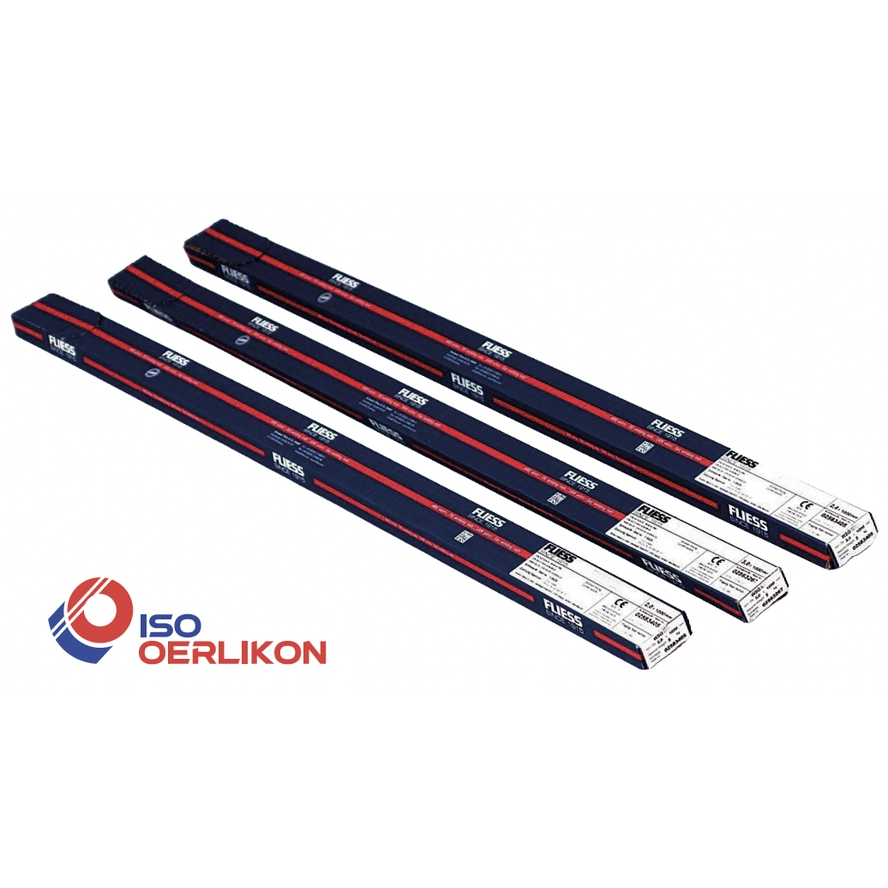

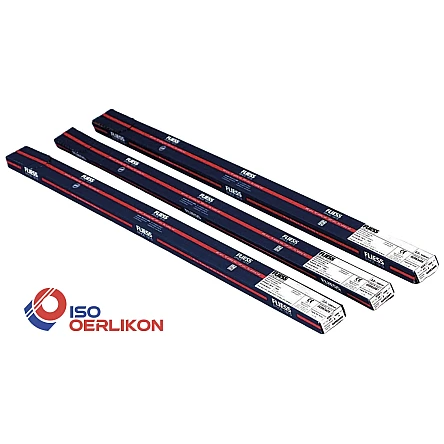

FLIESS WSG ER90S-B3
WIG/TIG - Schweissstäbe
un- und niedriglegierte Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PE
- PF
- DC -
WSG ER90S-B3 ist ein kupferbeschichteter Massiv-WIG-Schweissstab vom Typ ER90S-B3, der ein Schweissgut der Zusammensetzung 2¼Cr1Mo zum Scchweissen von kriechfesten Stählen aufbringt. Geeignet für den Einsatz mit Argon als Schutzgas. WSG ER90S-B3 wird zum Schweissen von Stählen ähnlicher Zusammensetzung sowie von ½Mo ¼V- und 1% Cr1Mo-Stählen verwendet. Einsatz im Bau von Dampferzeugungsanlagen, die bei Temperaturen unter 600°C betrieben werden. Ebenfalls geeignet für das Schweissen von 1¼Cr-1Mo-Stählen, bei denen eine verbesserte Beständigkeit gegen Wasserstoffangriffe oder Korrosion durch Schwefel erforderlich ist. Hauptanwendunsgebiete sind das Schweissen von Kesseln, Blechen und Rohren sowie in Ölraffinerien, z.B. in Crackanlagen, die hauptsächlich aus 10CrMo9-10 (ASTM A335 Gr. P/T22) gefertigt sind. WSG ER90S-B3 erzeugt sehr sauberes Schweissgut mit einem garantierten Bruscato_Faktor von X<15 und einem kontrolierten Gehalt an As, Sb und Sn, um die Anfälligkeit für Temperversprödung zu minimieren. WSG ER90S-B3 wird vorgeschrieben, wenn die Betriebsrichtlinien durch ASME-Normen vorgegeben sind.
- Normbezeichnung (EN IS0)21952-B: W 62M 2C1M
- AWSA5.28: ER 90S-B3
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Mn - Si - P - S - Cr - Mo
WhatsApp Beratung
| Produkt | Durchmesser | Länge | VPE | Lieferbarkeit | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|
FLIESS WSG ER90S-B3Artikel-Nr FWSGER90SB316 | 1.6 mm | 1000 mm | 5 kg | MTO | Pro Pak CHF 104.50 Ab 5 Pak CHF 88.83 Ab 20 Pak CHF 78.38 Ab 50 Pak CHF 62.70 | |
FLIESS WSG ER90S-B3Artikel-Nr FWSGER90SB324 | 2.4 mm | 1000 mm | 5 kg | Vsl | Pro Pak CHF 102.25 Ab 5 Pak CHF 86.91 Ab 20 Pak CHF 76.69 Ab 50 Pak CHF 61.35 |
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
FLIESS WSG ER90S-B3 - Schweissstäbe für un- und niedriglegierte Stähle
WSG ER90S-B3 ist ein kupferbeschichteter Massiv-WIG-Schweissstab vom Typ ER90S-B3, der ein Schweissgut der Zusammensetzung 2¼Cr1Mo zum Scchweissen von kriechfesten Stählen aufbringt. Geeignet für den Einsatz mit Argon als Schutzgas.
WSG ER90S-B3 wird zum Schweissen von Stählen ähnlicher Zusammensetzung sowie von ½Mo ¼V- und 1% Cr1Mo-Stählen verwendet. Einsatz im Bau von Dampferzeugungsanlagen, die bei Temperaturen unter 600°C betrieben werden. Ebenfalls geeignet für das Schweissen von 1¼Cr-1Mo-Stählen, bei denen eine verbesserte Beständigkeit gegen Wasserstoffangriffe oder Korrosion durch Schwefel erforderlich ist. Hauptanwendunsgebiete sind das Schweissen von Kesseln, Blechen und Rohren sowie in Ölraffinerien, z.B. in Crackanlagen, die hauptsächlich aus 10CrMo9-10 (ASTM A335 Gr. P/T22) gefertigt sind.
WSG ER90S-B3 erzeugt sehr sauberes Schweissgut mit einem garantierten Bruscato_Faktor von X<15 und einem kontrolierten Gehalt an As, Sb und Sn, um die Anfälligkeit für Temperversprödung zu minimieren. WSG ER90S-B3 wird vorgeschrieben, wenn die Betriebsrichtlinien durch ASME-Normen vorgegeben sind.
Technische Daten
General
Schutzgase
Normbezeichnungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)
Werkstoffe
- 10CrMo9-10
- 12CrMo9-10
- A387 Gr.22
- Cl 1 and 2
- A 182 Gr.F 22
- A 336 Gr.F22
Trocken lagern.
