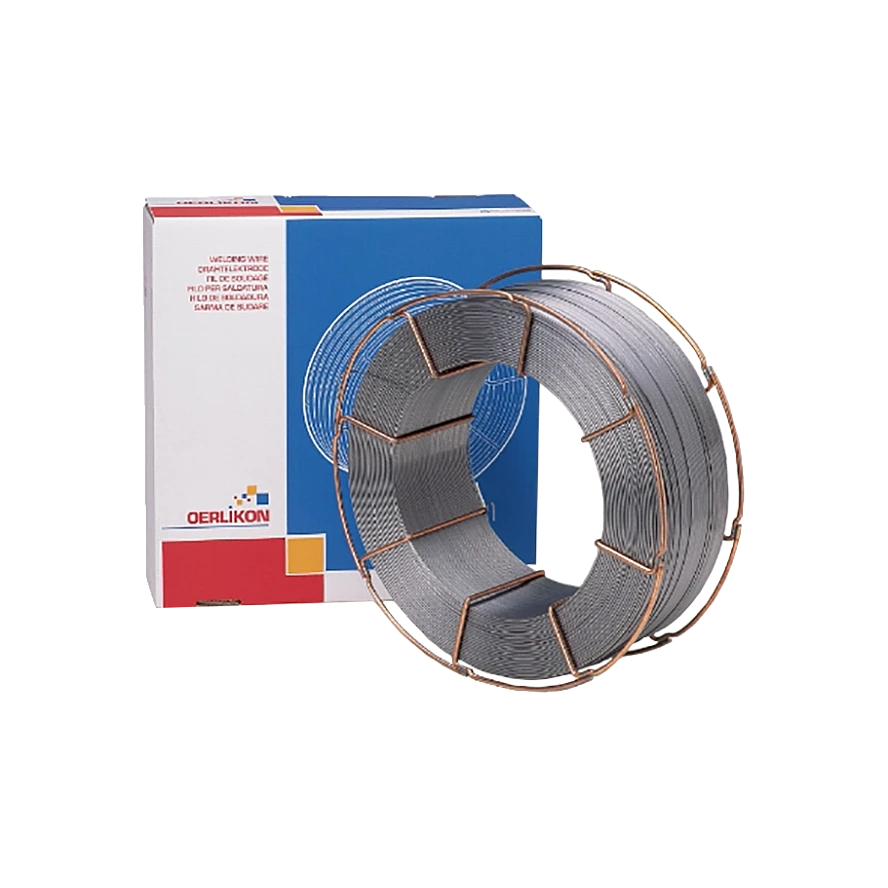

OERLIKON INERTFIL 22 9 3
Drahtelektroden für das Schutzgasschweissen
korrosions- und hitzebeständige Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC +
Massivdrahtelektrode für das MAG-Schweissen von ferritisch-austenitischen Duplex-Stählen wie 1.4462 oder UNS S31803. Schweissgut mit hoher Festigkeit, Zähigkeit und guter Beständigkeit gegen Loch-, Spalt- und Spannungsrisskorrosion in chlorid- und schwefelwasserstoffhaltigen Medien. Gefüge bedingte Versprödungen begrenzen - wie auch bei den entsprechenden Stählen - die Einsatztemperatur auf max. 250 °C.
- Normbezeichnung (EN IS0)14343-A:G 22 9 3 N L
- AWSA5.9: ER 2209
- Einteilungkorrosions- und hitzebeständige Stähle
- AnalyseC - Mn - Si - P - S - Cr - Ni - Mo - N - Ferrit
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | Menge | Preis Pro Spule |
|---|---|---|---|---|---|---|
OERLIKON INERTFIL 22 9 3Artikel-Nr W000283138 | 1.0 mm | 15 kg | BS300
| Pro Spule CHF 645.90 | ||
OERLIKON INERTFIL 22 9 3Artikel-Nr W000283139 | 1.2 mm | 15 kg | BS300
| Pro Spule CHF 643.80 |
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
OERLIKON INERTFIL 22 9 3 - ER 2209 - - Drahtelektroden für das Schutzgasschweissen korrosions- und hitzebeständige Stähle -
Massivdrahtelektrode für das MAG-Schweissen von ferritisch-austenitischen Duplex-Stählen wie 1.4462 oder UNS S31803. Schweissgut mit hoher Festigkeit, Zähigkeit und guter Beständigkeit gegen Loch-, Spalt- und Spannungsrisskorrosion in chlorid- und schwefelwasserstoffhaltigen Medien. Gefüge bedingte Versprödungen begrenzen - wie auch bei den entsprechenden Stählen - die Einsatztemperatur auf max. 250 °C.
Technische Daten
General
Schutzgase
Normbezeichnungen
Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweisseigenschaften
- Lichtbogenstabilität
Werkstoffe
- UNS S31803
- S31500
- S31200
- S32304
- 1.4462 (X2CrNiMoN22-5-3)
