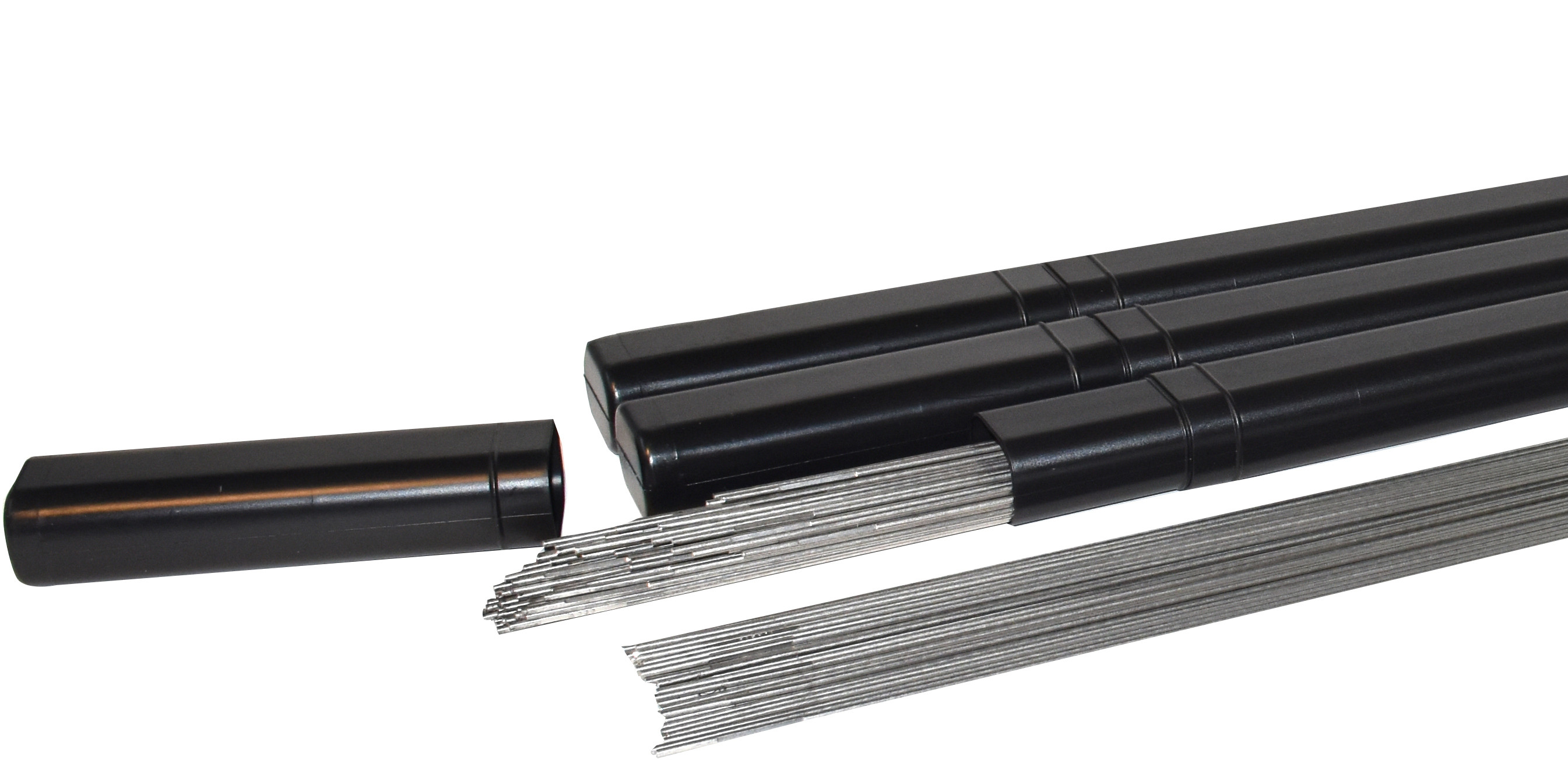

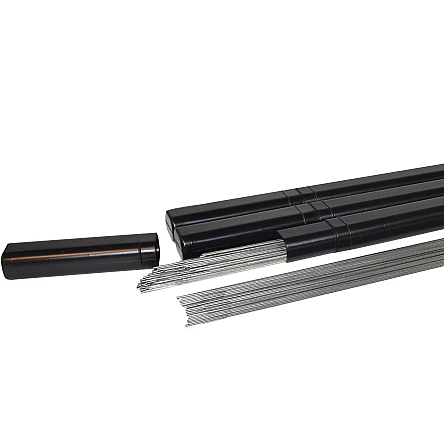

Oerlikon OERLIKON INERTROD 308 LSi

WIG/TIG - Schweissstäbe
korrosions- und hitzebeständige Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)14343-A: W 19 9 L Si
  • AWSA5.9: ER 308LSi
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si - P - S - Cr - Ni

WIG-Schweißstab für artähnliche austenitische Cr-Ni-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nichtrostende Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 350 °C, zunderbeständig bis 800 °C. Höherer Siliziumgehalt für besseres Anfließen und Nahtaussehen.

Ab CHF 145.55

exkl. MwSt.

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON INERTROD 308LSI

Artikel-Nr W000370408
1.0 mm1000 mm
5 kg
Pro Pak
CHF 230.75
Ab 5 Pak
CHF 196.14
Ab 20 Pak
CHF 173.06
Ab 50 Pak
CHF 138.45

OERLIKON INERTROD 308LSI

Artikel-Nr W000275412
1.2 mm1000 mm
5 Kg
Pro Pak
CHF 165.55
Ab 5 Pak
CHF 140.72
Ab 20 Pak
CHF 124.16
Ab 50 Pak
CHF 99.33

OERLIKON INERTROD 308LSI

Artikel-Nr W000283424
1.6 mm1000 mm
5 Kg
Pro Pak
CHF 152.30
Ab 5 Pak
CHF 129.46
Ab 20 Pak
CHF 114.23
Ab 50 Pak
CHF 91.38

OERLIKON INERTROD 308LSI

Artikel-Nr W000283425
2.0 mm1000 mm
5 Kg
Pro Pak
CHF 147.95
Ab 5 Pak
CHF 125.76
Ab 20 Pak
CHF 110.96
Ab 50 Pak
CHF 88.77

OERLIKON INERTROD 308LSI

Artikel-Nr W000283426
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 147.95
Ab 5 Pak
CHF 125.76
Ab 20 Pak
CHF 110.96
Ab 50 Pak
CHF 88.77

OERLIKON INERTROD 308LSI

Artikel-Nr W000275413
3.25 mm1000 mm
5 Kg
Pro Pak
CHF 145.55
Ab 5 Pak
CHF 123.72
Ab 20 Pak
CHF 109.16
Ab 50 Pak
CHF 87.33
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON INERTROD 308LSI - Schweissstäbe für korrosions- und hitzebeständige Stähle -

WIG-Schweißstab für artähnliche austenitische Cr-Ni-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nichtrostende Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 350 °C, zunderbeständig bis 800 °C. Höherer Siliziumgehalt für besseres Anfließen und Nahtaussehen.

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A: W 19 9 L Si
AWS
A5.9: ER 308LSi
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si - P - S - Cr - Ni

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
14343-A: W 19 9 L Si
AWS
A5.9: ER 308LSi

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.020
Mn
1.8
SI
0.85
P
≤ 0.025
S
≤ 0.020
Cr
20
Ni
10

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 350
Zugfestigkeit (MPa)
≥ 520
Dehnung (%) A5 (%)
≥ 35
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 80
Kerbschlagarbeit ISO-V (J) -120 °C
≥ 40

Werkstoffe

  • 1.4541 (X6CrNiTi18-10)
  • 1.4301 (X4CrNi18-10)
  • 1.4311 (X2CrNiN18-10)
  • AISI 304 - 304L - 302
Trocken lagern.
