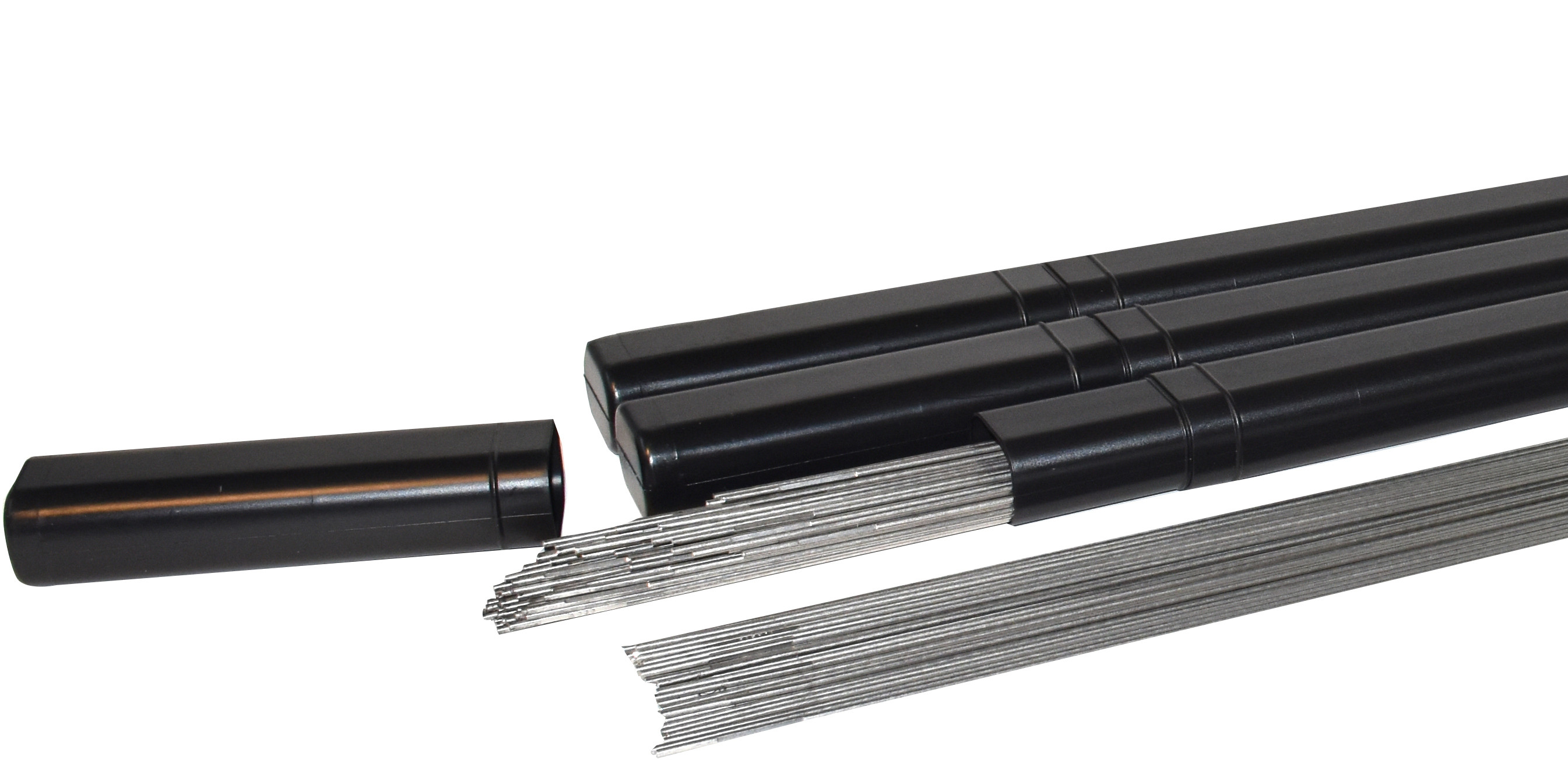

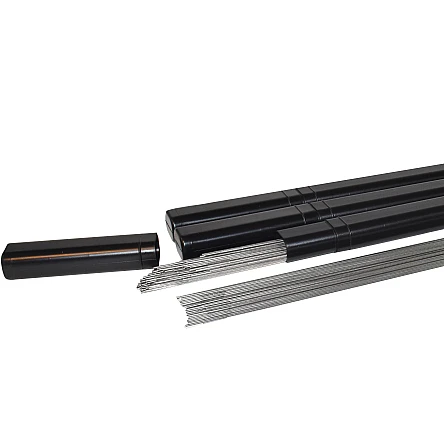

OERLIKON INERTROD 309 L

WIG/TIG - Schweissstäbe
korrosions- und hitzebeständige Stähle

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000283476
  • Normbezeichnung (EN IS0)14343-A: W 23 12L
  • AWSA5.9: ER 309L
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si

WIG-Schweißstab für Ferrit-Austenit-Verbindungen ("schwarz-weiß") und nichtrostende Plattierungen. Schweißgut besteht aus Austenit mit ca. 15 % Delta-Ferrit. Auftragschweißungen auf un-/ niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Niedriger Siliziumgehalt. Maximale Betriebstemperatur bei Schwarz-Weiß-Verbindungen 300 °C, bei höheren Temperaturen oder Wärmebehandlungen WIG-Schweißstab NIROD 600 verwenden.

Ab CHF 130.85

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON INERTROD 309L

Artikel-Nr W000283476
1.2 mm1000 mm
5 Kg
Pro Pak
CHF 130.85
Ab 5 Pak
CHF 111.22
Ab 20 Pak
CHF 98.14
Ab 50 Pak
CHF 78.51

OERLIKON INERTROD 309L

Artikel-Nr W000283477
1.6 mm1000 mm
5 Kg
Pro Pak
CHF 157.15
Ab 5 Pak
CHF 133.58
Ab 20 Pak
CHF 117.86
Ab 50 Pak
CHF 94.29

OERLIKON INERTROD 309L

Artikel-Nr W000283478
2.0 mm1000 mm
5 Kg
Pro Pak
CHF 152.00
Ab 5 Pak
CHF 129.20
Ab 20 Pak
CHF 114.00
Ab 50 Pak
CHF 91.20

OERLIKON INERTROD 309L

Artikel-Nr W000283479
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 150.60
Ab 5 Pak
CHF 128.01
Ab 20 Pak
CHF 112.95
Ab 50 Pak
CHF 90.36
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON INERTROD 309L - Schweissstäbe für korrosions- und hitzebeständige Stähle -

WIG-Schweißstab für Ferrit-Austenit-Verbindungen ("schwarz-weiß") und nichtrostende Plattierungen. Schweißgut besteht aus Austenit mit ca. 15 % Delta-Ferrit. Auftragschweißungen auf un-/ niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Niedriger Siliziumgehalt. Maximale Betriebstemperatur bei Schwarz-Weiß-Verbindungen 300 °C, bei höheren Temperaturen oder Wärmebehandlungen WIG-Schweißstab NIROD 600 verwenden.

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A: W 23 12L
AWS
A5.9: ER 309L
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
14343-A: W 23 12L
AWS
A5.9: ER 309L

Zulassungen

TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.02
Mn
1.8
SI
0.45
P
≤ 0.025
S
≤ 0.020
Cr
24
Ni
13
Ferrit
10 - 20

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 350
Zugfestigkeit (MPa)
≥ 520
Dehnung (%) A5 (%)
≥ 30
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 47
Kerbschlagarbeit ISO-V (J) -80 °C
≥ 32

Werkstoffe

  • Carbon steel to stainless steel joints
  • Ferrite-Austenite heterogeneous joints ("Black-White")
  • A312 TP309S
  • Corrosion resistance surfacing
Trocken lagern.
