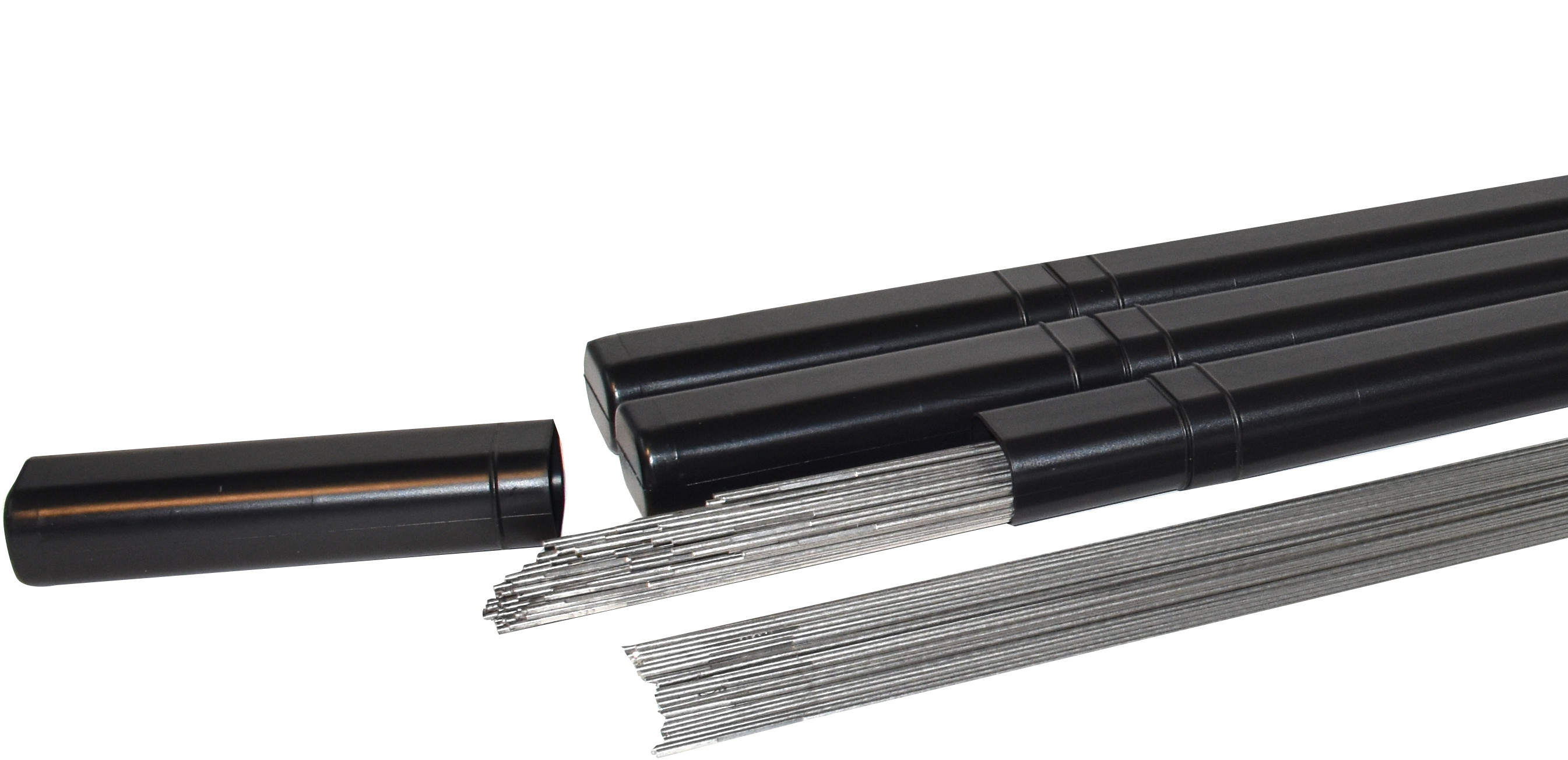

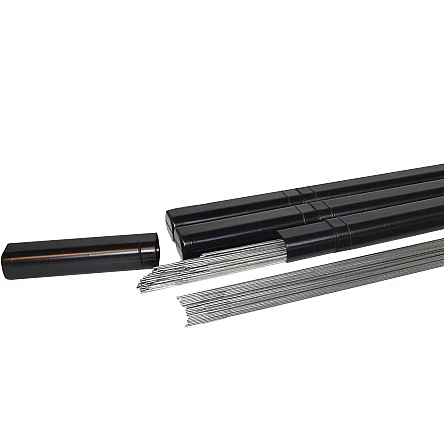

NMS 318 Si

greenTECH NMS 318 Si

WIG/TIG - Schweissstäbe
korrosions- und hitzebeständige Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • PA
  • PB
  • PC
  • PD
  • PE
  • PF
  • PG
  • DC -
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: greenTECH

WIG-Schweissstab für artähnliche stabilisierte austenitische Cr-Ni-Mo-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nichtrostende Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400 °C. Höherer Siliziumgehalt für besseres Anfliessen und Nahtaussehen.

  • Normbezeichnung (EN IS0)14343-A: W 19 12 3 Nb Si
  • Werkstoff-Nr.1.4576
  • AWSAWS 5.9: ~ER318 (nearest classification
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si - P - S - Cr - Ni - Mo - Nb

Ab CHF 148.75

exkl. MwSt.

ProdukteBeschreibungTechnische DatenWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPELieferbarkeitMengePreis Pro Pak

greenTECH NMS 318 Si

Artikel-Nr greenw318si16
1.6 mm1000 mm
5 kg
MTO
Pro Pak
CHF 152.95
Ab 5 Pak
CHF 130.01
Ab 20 Pak
CHF 114.71
Ab 50 Pak
CHF 91.77

greenTECH NMS 318 Si

Artikel-Nr greenw318si20
2.0 mm1000 mm
5 kg
Vsl
Pro Pak
CHF 151.05
Ab 5 Pak
CHF 128.39
Ab 20 Pak
CHF 113.29
Ab 50 Pak
CHF 90.63

greenTECH NMS 318 Si

Artikel-Nr greenw318si24
2.4 mm1000 mm
5 kg
MTO
Pro Pak
CHF 148.75
Ab 5 Pak
CHF 126.44
Ab 20 Pak
CHF 111.56
Ab 50 Pak
CHF 89.25
Vsl = Voraussichtlich am Lager
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

greenTECH  NMS 318 Si - Schweissstäbe für korrosions- und hitzebeständige Stähle -

WIG-Schweissstab für artähnliche stabilisierte austenitische Cr-Ni-Mo-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nichtrostende Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400 °C. Höherer Siliziumgehalt für besseres Anfliessen und Nahtaussehen.

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A: W 19 12 3 Nb Si
Werkstoff-Nr.
1.4576
AWS
AWS 5.9: ~ER318 (nearest classification
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si - P - S - Cr - Ni - Mo - Nb

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
14343-A: W 19 12 3 Nb Si
AWS
AWS 5.9: ~ER318 (nearest classification

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.04
Mn
1.4
SI
0.85
P
≤ 0.025
S
≤ 0.020
Cr
19
Ni
12
Mo
2.7
Nb
0.5

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 400
Zugfestigkeit (MPa)
≥ 550
Dehnung (%) A5 (%)
≥ 30
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 65
Kerbschlagarbeit ISO-V (J) -120 °C
≥ 32

Werkstoffe

  • 1.4581 (GX5CrNiMoNb19-10) - 1.4436 (X4CrNiMo17-13-3)
  • 1.4583 (X10CrNiMoNb18-12)
  • 1.4571 (X6CrNiMoTi17-12-2) - 1.4401 (X4CrNiMo17-12-2)
  • 1.4580 (X6CrNiMoNb17-12-2) - 1.4408 (GX5CrNiMo19-11)
Trocken lagern.


Dokumente

Datenblatt
TDB
SDB
