Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PE
- PF
- DC +
Basisch-umhüllte Elektrode zum Schweissen warmfester 0,5% Mo Stähle wie 16Mo3. Warmfest bis 530°C, kaltzäh bis -40°C. Schweissgut mit sehr niedrigem Gehalt an diffusiblem Wasserstoff (HD < 4 ml/100 g). Stabiler Lichtbogen, sehr geringe Spritzerneigung. Gute Beherrschbarkeit des Schweissbades auch in Zwangsposition. MOLYCORD KV2HR wird eingesetzt im Kessel-, Apparate- und Rohrleitungsbau im Kraftwerksbereich und der Petrochemie.
- Normbezeichnung (EN IS0)3580-A: E Mo B 32 H5
- AWSA5.5: E 7018-A1 H4R
- Einteilungwarmfeste Stähle
- AnalyseC - Mn - Si - P - S - Mo
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|---|
Oerlikon MOLYCORD KV2HR VakuumverpackungArtikel-Nr W100287612 | 2.5 mm | 350 mm | 65 - 95 A | 1.5 kg | 80 Stk. | Pro Pak CHF 130.15 | |
Oerlikon MOLYCORD KV2HR VakuumverpackungArtikel-Nr W100287613 | 3.25 mm | 350 mm | 90 - 130 A | 2.0 kg | 55 Stk. | Pro Pak CHF 148.50 | |
Oerlikon MOLYCORD KV2HR VakuumverpackungArtikel-Nr W100287614 | 4.0 mm | 350 mm | 125 - 165 A | 2.1 kg | 40 Stk. | Pro Pak CHF 148.70 | |
Oerlikon MOLYCORD KV2HR VakuumverpackungArtikel-Nr W100287615 | 5.0 mm | 450 mm | 170 - 220 A | 2.1 kg | 20 Stk. | Pro Pak CHF 133.95 |
Beschreibung

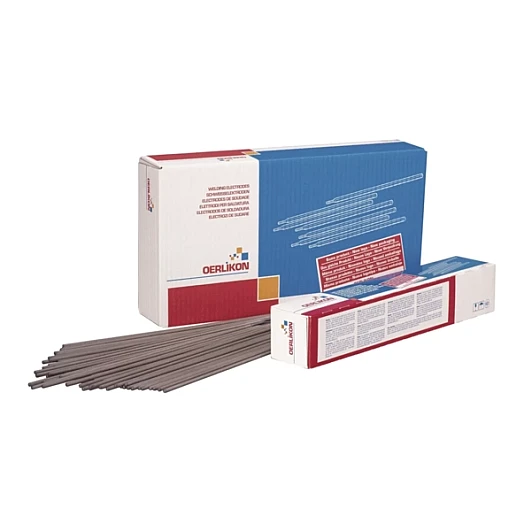

Oerlikon MOLYCORD KV2HR - Stabelektroden für warmfeste Stähle
Basisch-umhüllte Elektrode zum Schweissen warmfester 0,5% Mo Stähle wie 16Mo3. Warmfest bis 530°C, kaltzäh bis -40°C. Schweissgut mit sehr niedrigem Gehalt an diffusiblem Wasserstoff (HD < 4 ml/100 g). Stabiler Lichtbogen, sehr geringe Spritzerneigung. Gute Beherrschbarkeit des Schweissbades auch in Zwangsposition. MOLYCORD KV2HR wird eingesetzt im Kessel-, Apparate- und Rohrleitungsbau im Kraftwerksbereich und der Petrochemie.
Technische Daten
General
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Werkstoffe
- ASTM A355 Gr. P1
- A182M Gr. F1
- 16Mo3
