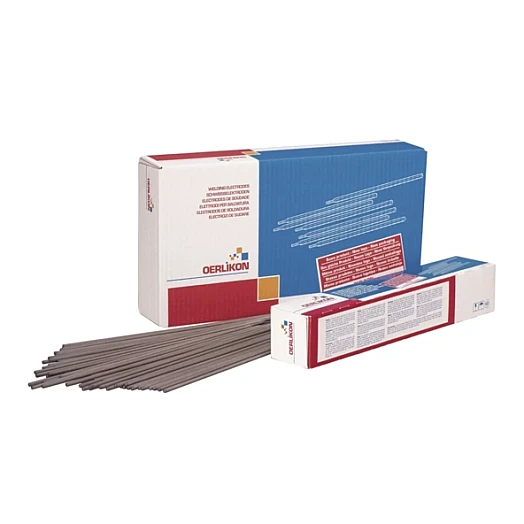

Oerlikon SUPRANEL 625 LF Medium
Stabelektroden für Nickel- und Kupferlegierungen, zum Schweißen hochkorrosionsbeständiger Cr-Mo-Nickelbasislegierungen des Typs alloy 625, alloy 825 und artähnlichen Legierungen.
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- DC +
Basisch-umhüllte Stabelektrode zum Schweißen hochkorrosionsbeständiger Cr-Mo-Nickelbasislegierungen des Typs alloy 625, alloy 825 und artähnlichen Legierungen. Auf max. 1 % limitierter Eisengehalt im reinen Schweißgut (LF = low ferrite). Ebenfalls verwendbar für hoch molybdänlegierte korrosionsbeständige Stähle mit z.B. 7 % Mo wie X1NiCrMoCuN25-20-7 und kaltzähe Nickelstähle. Sehr beständig gegen Spannungsrißkorrosion und Lochkorrosion. Kaltzäh bis - 196 °C. In schwefelfreier Atmosphäre zunderbeständig bis 1200 °C, in schwefelhaltiger Atmosphäre ist das Schweißgut bis 500 °C einsetzbar. Auch bei höheren Temperaturen nur sehr eingeschränkte Kohlenstoffdiffusion im Schweißgut, somit werden rissanfällige Karbidsäume im Nahtübergang von Mischverbindungen vermieden. Thermischer Ausdehnungskoeffizient zwischen austenitischen und ferritischen Stählen. Elektrode deshalb ebenfalls geeignet für Ferrit-Austenit-Verbindungen ("schwarz-weiß") mit Einsatztemperaturen oder Wärmebehandlungen über 300 °C.
- Normbezeichnung (EN IS0)14172: E Ni 6625
- AWSA5.11: E NiCrMo-3
- EinteilungNickel- und Kupferlegierungen
- AnalyseC - Mn - Si - Cr - Ni - Mo - Nb - Fe - Al
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|---|
Oerlikon SUPRANEL 625 LF MediumArtikel-Nr W000380222 | 3.25 mm | 350 mm | 70 - 95 A | 2.2 kg | 65 Stk. | Auf Anfrage | |
Oerlikon SUPRANEL 625 LF MediumArtikel-Nr W000287953 | 4.0 mm | 350 mm | 90 - 120 A | 2.3 kg | 45 Stk. | Auf Anfrage |
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
Oerlikon SUPRANEL 625 LF - Stabelektroden für Nickel- und Kupferlegierungen
Basisch-umhüllte Stabelektrode zum Schweißen hochkorrosionsbeständiger Cr-Mo-Nickelbasislegierungen des Typs alloy 625, alloy 825 und artähnlichen Legierungen. Auf max. 1 % limitierter Eisengehalt im reinen Schweißgut (LF = low ferrite). Ebenfalls verwendbar für hoch molybdänlegierte korrosionsbeständige Stähle mit z.B. 7 % Mo wie X1NiCrMoCuN25-20-7 und kaltzähe Nickelstähle. Sehr beständig gegen Spannungsrißkorrosion und Lochkorrosion. Kaltzäh bis - 196 °C. In schwefelfreier Atmosphäre zunderbeständig bis 1200 °C, in schwefelhaltiger Atmosphäre ist das Schweißgut bis 500 °C einsetzbar. Auch bei höheren Temperaturen nur sehr eingeschränkte Kohlenstoffdiffusion im Schweißgut, somit werden rissanfällige Karbidsäume im Nahtübergang von Mischverbindungen vermieden. Thermischer Ausdehnungskoeffizient zwischen austenitischen und ferritischen Stählen. Elektrode deshalb ebenfalls geeignet für Ferrit-Austenit-Verbindungen ("schwarz-weiß") mit Einsatztemperaturen oder Wärmebehandlungen über 300 °C.
Technische Daten
General
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Werkstoffe
- UNS N06625
- UNS N08825
- 2.4856 (Alloy 625. NiCr22Mo9Nb)
- 2.4858 (Alloy 825. NiCr21Mo)
- 1.4539 (X2NiCrMoCu 25-20)
- X2CrNiMoCuN20-18-6
- 1.4529 (X1NiCrMoCuN 25-20-6)
