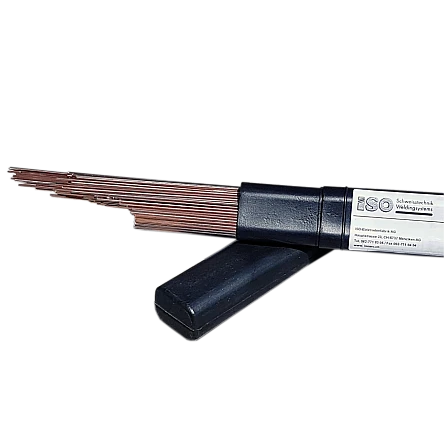

ISOFIL AWD 21

Kupferschweissdraht
Schweissdraht zum Schweissen von Kupfer und Kupferlegierungen

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOFIL
  • Normbezeichnung (EN IS0 24373) S-Cu 1898 (CuSn1)
  • AWSA5.7: ERCu
  • EinteilungNickel- und Kupferlegierungen
  • AnalyseCu - Si - Sn - Al - Mn

ISOFIL AWD 21 - Kupferschweissdraht zum Schweissen von Kupfer und Kupferlegierungen.

Ab CHF 37.05

exkl. MwSt.

ProduktDurchmesserLängeVPEMengePreis Pro Pak

ISOFIL AW 21

Artikel-Nr 3AW2116
1.6 mm1000 mm
1.0 Kg
Pro Pak
CHF 39.15
Ab 10 Pak
CHF 31.32
Ab 30 Pak
CHF 23.49
Ab 63 Pak
CHF 15.66

ISOFIL AW 21

Artikel-Nr 3AW2120
2.0 mm1000 mm
1.0 kg
Pro Pak
CHF 37.05
Ab 10 Pak
CHF 29.64
Ab 30 Pak
CHF 22.23
Ab 63 Pak
CHF 14.82
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

ISOFIL AWD 21 - Schweissdraht zum Schweissen von Kupfer und Kupferlegierungen -

ISOFIL AWD 21 - Kupferschweissdraht zum Schweissen von Kupfer und Kupferlegierungen.

Sonderangaben:

Bei Wanddicken über 3 mm ist Vorwärmen erforderlich (je mm Blechdicke ca. 100°C, jedoch nicht mehr als 600°C). Bei Vorwärmtemperaturen über 300°C ist Flussmittel zu verwenden.

Grundwerkstoffe:

Schweissgeeignete Kupfersorten, z.B. SE - Cu (2.0070), SW - Cu (2.0076), SF - Cu (2.0090), OF - Cu (2.0040)

Technische Daten

General

Normbezeichnung (EN IS0 24373)
24373: S Cu 6560 (CuSi3Mn1)
AWS
A5.7: ERCu
Einteilung
Nickel- und Kupferlegierungen
Analyse
Cu - Si - Sn - Al - Mn

Schutzgase

Schutzgase
WIG(I1) (AR99.9%)

Normbezeichnungen

EN IS0
24373: S-Cu 1898 (CuSn1)
AWS
A5.7: ERCu

Zulassungen

Chemische Zusammensetzung (typische Werte in %)

Cu
Bal.
Si
0.3
Sn
0.8
Al
0.01
Mn
0.3

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
Unbehandelt
Streckgrenze R p0,2 N/mm2
50
Zugfestigkeit Rm N/mm2
200
Dehnung A5 (%)
30 %
Trocken lagern
