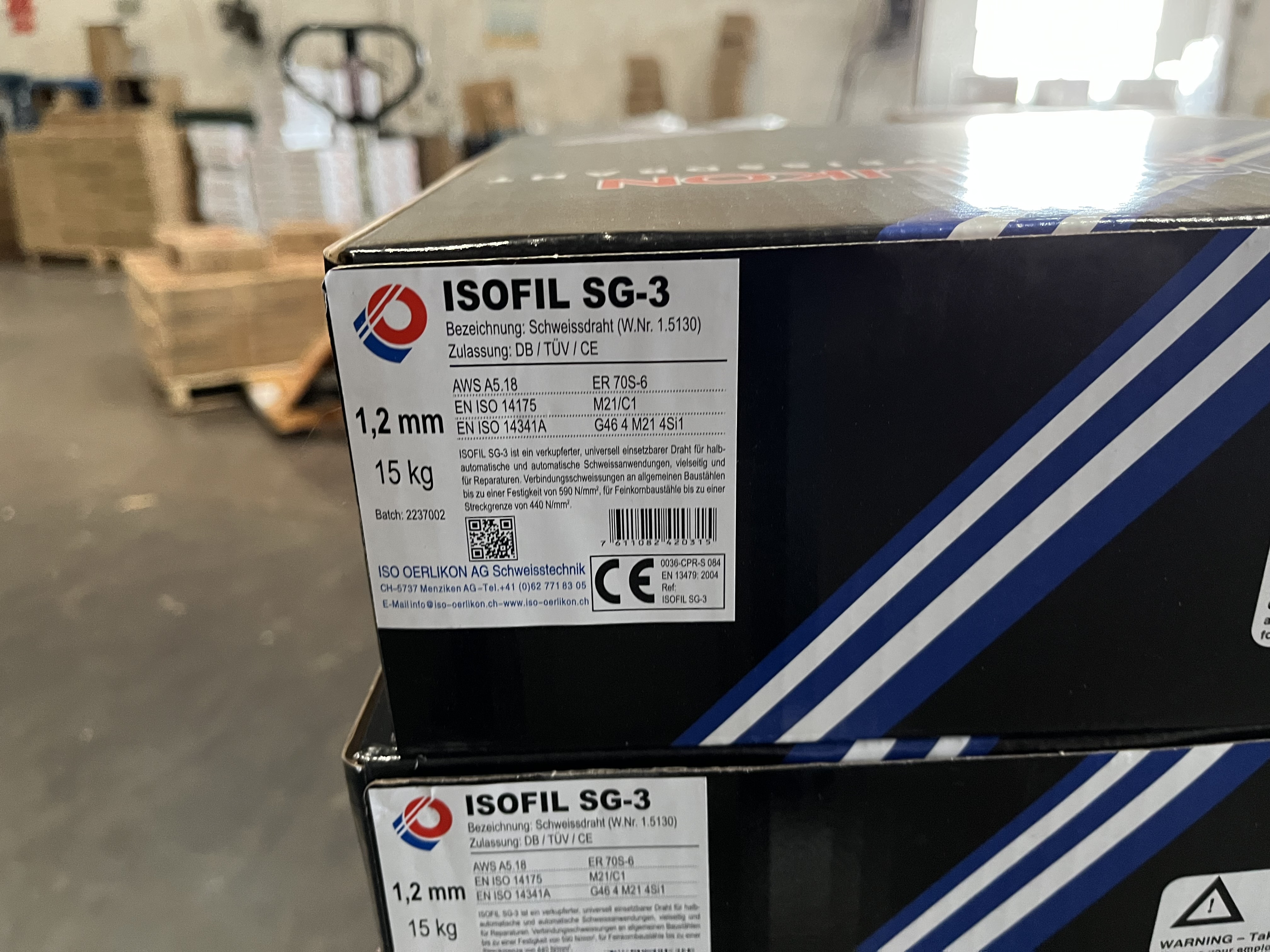

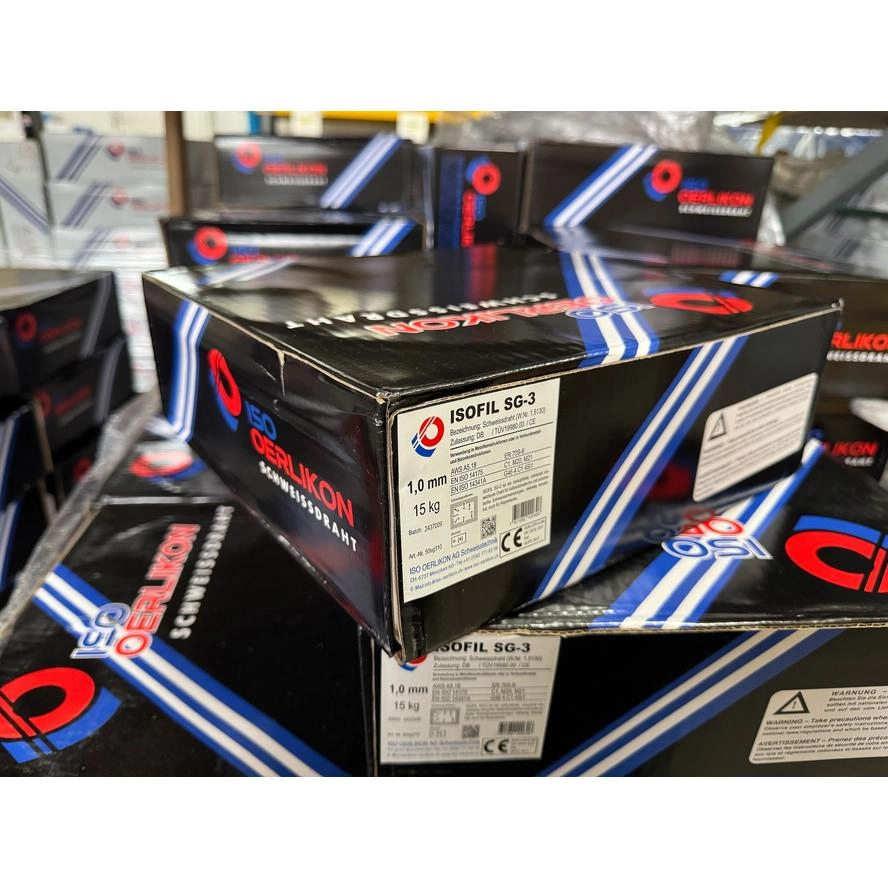

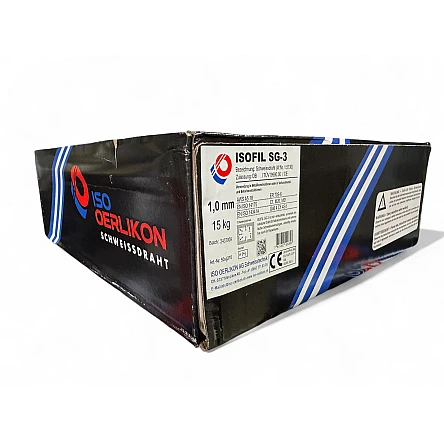

ISOFIL SG-3
Draht für Verbindungsschweissungen an allgemeinen Baustählen
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- Normbezeichnung (EN IS0)14341 M21/C1
- AWSA5.18: ER70S-6
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Mn - Si - P - S

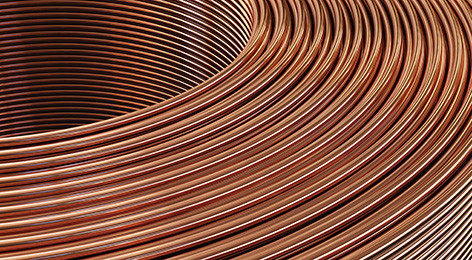

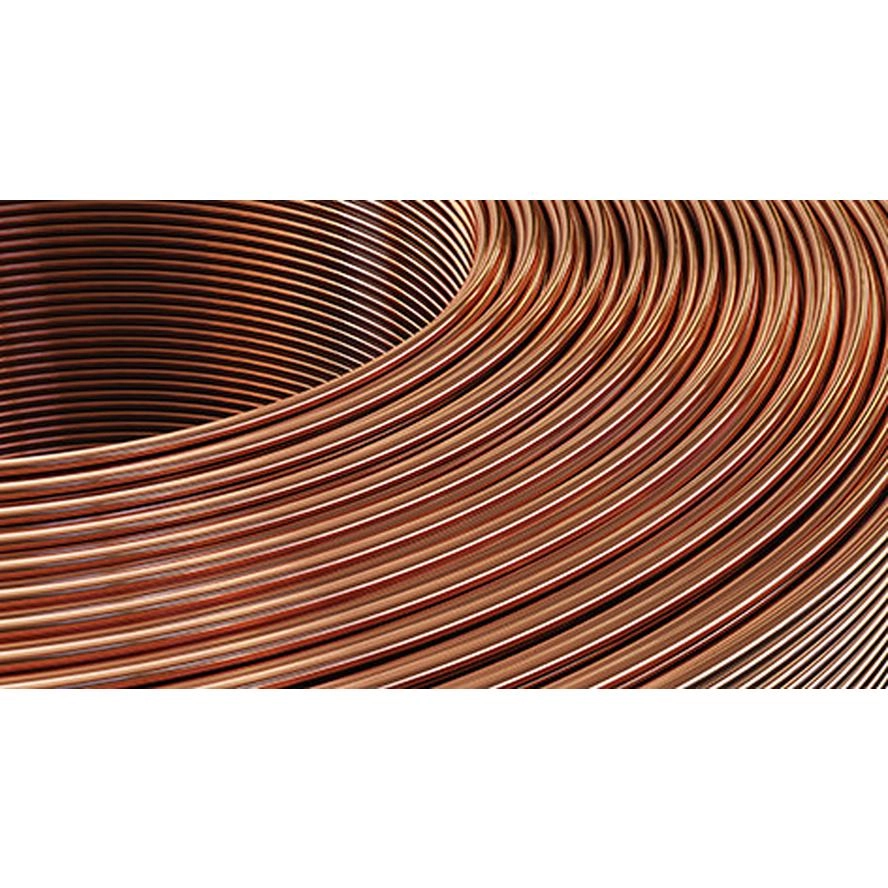

ISOFIL® SG-3 ist ein verkupferter, universell einsetzbarer Draht für Verbindungsschweissungen an allgemeinen Baustählen bis zu einer Festigkeit von 610 N/mm2, für Feinkornbaustähle bis zu einer Streckgrenze von 460 N/mm2.
| Produkt | Durchmesser | Länge | VPE | Rollenform (DIN EN ISO 544) | Menge | Preis Pro Fass |
|---|---|---|---|---|---|---|

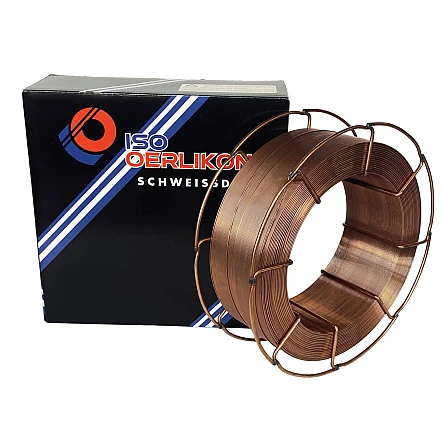

ISOFIL SG-3Artikel-Nr 50sg308 | 0.8 mm | 15.0 kg | BS300 BS300 Korbspule (BS)
| Pro Spule CHF 117.00 Ab 10 Spule CHF 93.60 Ab 30 Spule CHF 70.20 Ab 63 Spule CHF 46.80 | ||

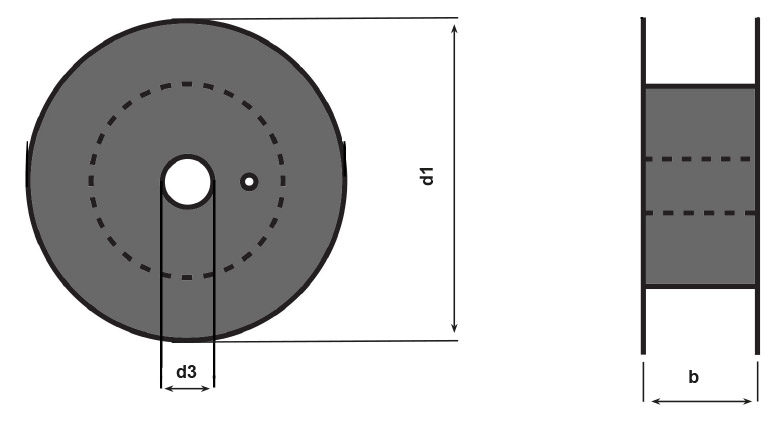

ISOFIL SG-3Artikel-Nr 4sg3k10 | 1.0 mm | 5.0 kg | S200 S200 Dornspule (S)
| Pro Spule CHF 42.00 Ab 10 Spule CHF 33.60 Ab 30 Spule CHF 25.20 Ab 63 Spule CHF 16.80 | ||
ISOFIL SG-3Artikel-Nr 50sg310 | 1.0 mm | 15.0 kg | BS300 BS300 Korbspule (BS)
| Pro Spule CHF 108.00 Ab 10 Spule CHF 86.40 Ab 30 Spule CHF 64.80 Ab 63 Spule CHF 43.20 | ||
ISOFIL SG-3Artikel-Nr 4sg3k10 | 1.2 mm | 5.0 kg | S200 S200 Dornspule (S)
| Pro Spule CHF 41.50 Ab 10 Spule CHF 33.20 Ab 30 Spule CHF 24.90 Ab 63 Spule CHF 16.60 | ||
ISOFIL SG-3Artikel-Nr 50sg312 | 1.2 mm | 15.0 kg | BS300 BS300 Korbspule (BS)
| Pro Spule CHF 106.50 Ab 10 Spule CHF 85.20 Ab 30 Spule CHF 63.90 Ab 63 Spule CHF 42.60 | ||
ISOFIL SG-3Artikel-Nr 60sg3F250-10 | 1.0 mm | 250 kg | Fass | Pro Fass CHF 1’200.00 Ab 10 Fass CHF 960.00 Ab 30 Fass CHF 720.00 Ab 63 Fass CHF 480.00 | ||
ISOFIL SG-3Artikel-Nr 60sg3F250-12 | 1.2 mm | 250 kg | Fass | Pro Fass CHF 1’125.00 Ab 10 Fass CHF 900.00 Ab 30 Fass CHF 675.00 Ab 63 Fass CHF 450.00 |
ISOFIL SG-3 - Draht für Verbindungsschweissungen an allgemeinen Baustählen -
ISOFIL® SG-3 ist ein verkupferter, universell einsetzbarer Draht für Verbindungsschweissungen an allgemeinen Baustählen bis zu einer Festigkeit von 610 N/mm2, für Feinkornbaustähle bis zu einer Streckgrenze von 460 N/mm2.
Technische Daten
General
Normbezeichnung (EN IS0)
14341 M21/C1
AWS
A5.18: ER70S-6
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si - P - S
Schutzgase
Schutzgase
MAG EN 439 C1 (C02) – M1-M33
Chemische Zusammensetzung (typische Werte in %)
C
0.07
Mn
1.7
SI
0.9
P
<0.020
S
<0.020
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Streckgrenze (MPa)
≥ 460
Zugfestigkeit (MPa)
≥ 560
Dehnung (%) A5 (%)
≥ 26
Kerbschlagarbeit ISO-V (J) -40 °C
> 80
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweißeigenschaften
- Lichtbogenstabilität
Werkstoffe
- E295
- E360
- S235J2G3-S355J2G3
- P235T1-P355T1
- P235T2
- P355T2
- L210NB-L415NB
- L290MB-L415MB
- P235G1TH
- P255G1TH
- P235GH-P355GH
- S235JRS1-S235J4S
- S315G1S- S355G3S
- S255N-S420N
- P255NH-P420NH
- GE200-GE260
