ISOFIL SG-3
Draht für Verbindungsschweissungen an allgemeinen Baustählen. SG3: einsetzbar für Stahlsorten bis einschliesslich S460 bzw. S460M (L)
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PE
- PF
- DC +
ISOFIL® SG-3 ist ein verkupferter, universell einsetzbarer Draht für Verbindungsschweissungen an allgemeinen Baustählen bis zu einer Festigkeit von 610 N/mm2, für Feinkornbaustähle bis zu einer Streckgrenze von 460 N/mm2.
- NormEN ISO 14341A: G46 4 C1 4Si1
- NormbezeichnungEN ISO 14175: C1, M20, M21
- AWSA5.18: ER70S-6
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Mn - Si - P - S
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | No name | Menge | Preis Pro Fass |
|---|---|---|---|---|---|---|---|
ISOFIL SG-3Artikel-Nr 4sg3k10 | 1.0 mm | 5.0 kg | P200 | Vsl | Pro Spule CHF 42.00 | ||
ISOFIL SG-3Artikel-Nr 4sg3k12 | 1.2 mm | 5.0 kg | P200 | Vsl | Pro Spule CHF 41.50 | ||
ISOFIL SG-3Artikel-Nr 50sg308 | 0.8 mm | 15.0 kg | P300 | Vsl | Pro Spule CHF 117.00 | ||
ISOFIL SG-3Artikel-Nr 50sg310 | 1.0 mm | 15.0 kg | K300 | Vsl | Pro Spule CHF 108.00 | ||
ISOFIL SG-3Artikel-Nr 50sg312 | 1.2 mm | 15.0 kg | K300 | Vsl | Pro Spule CHF 106.50 | ||
ISOFIL SG-3Artikel-Nr 60sg3F250-10 | 1.0 mm | 250 kg | Fass | Vsl | Pro Fass CHF 1’200.00 | ||
ISOFIL SG-3Artikel-Nr 60sg3F250-12 | 1.2 mm | 250 kg | Fass | Vsl | Pro Fass CHF 1’125.00 |

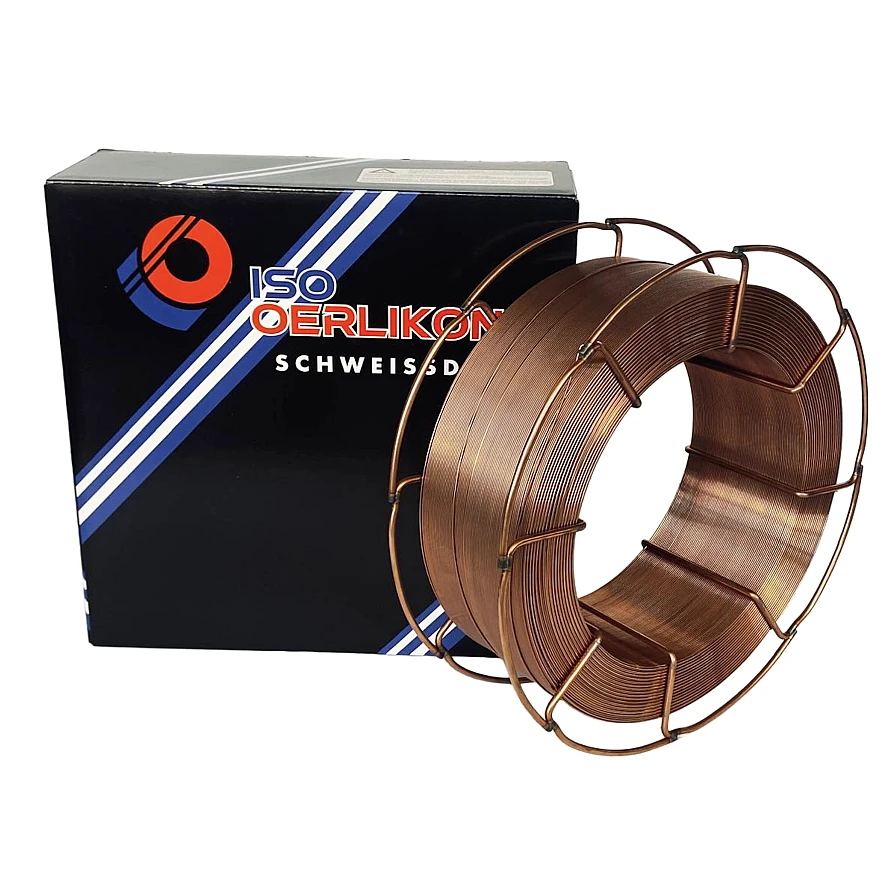

K300 = Korbspulen BS300 (benötigt Adapter)
P300 = Plastik BS300 (benötigt kein Adapter)
P200 = Plastik S200 (benötigt kein Adapter)
Beschreibung
ISOFIL SG-3 - Draht für Verbindungsschweissungen an allgemeinen Baustählen -
ISOFIL® SG-3 ist ein verkupferter, universell einsetzbarer Draht für Verbindungsschweissungen an allgemeinen Baustählen bis zu einer Festigkeit von 610 N/mm2, für Feinkornbaustähle bis zu einer Streckgrenze von 460 N/mm2.
Der Unterschied zwischen dem SG2-Schweissdraht und dem SG3-Schweissdraht ist der höhere Schlagwert (höherer Mn-Gehalt 1.7 / SG-2 1,4). Die mechanischen Eigenschaften von SG3-Schweissdraht machen ihn stärker als SG2-Schweissdraht. Dies macht das Endergebnis von SG3-Schweissdraht von höherer Qualität. Beim Schweissen werden Sie jedoch keinen Unterschied zwischen diesen beiden Schweissdrahtarten feststellen.
Technische Daten
General
Schutzgase
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Vorteile
- Sehr gute Zündeigenschaften
- Sehr stabile Schweissleistung und Drahtförderung
- Ausgezeichnete mechanische Gütewerte
- Gebindeformen von 5 kg, 15 kg Spulen und Fässer
Werkstoffe
- E295
- E360
- S235J2G3-S355J2G3
- P235T1-P355T1
- P235T2
- P355T2
- L210NB-L415NB
- L290MB-L415MB
- P235G1TH
- P255G1TH
- P235GH-P355GH
- S235JRS1-S235J4S
- S315G1S- S355G3S
- S255N-S420N
- P255NH-P420NH
- GE200-GE260
Trocken lagern
