LINC-CUT Fiber 1530 A

Marke: Lincoln Electric

Lincoln 1530 A 3 kW

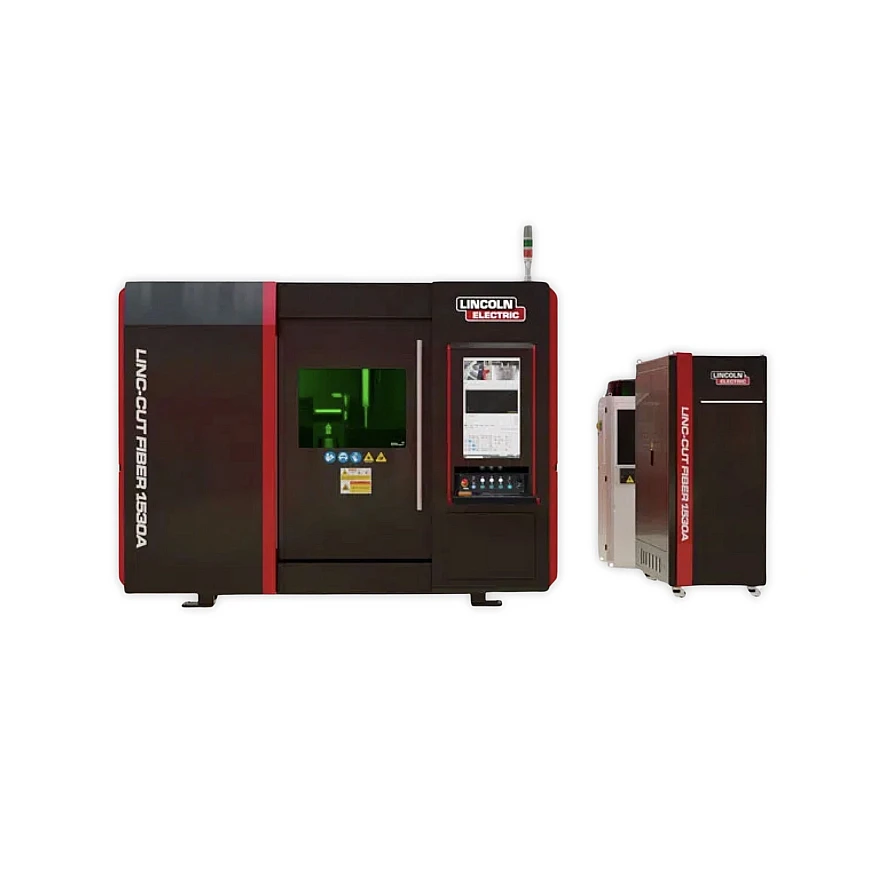

Die LINC-CUT FIBER 1530A ist eine robuste und produktive Faserlaserschneidanlage, vollautomatisch und mit allen Schutzmassnahmen ausgestattet, die für einen sicheren Betrieb erforderlich sind. Ihre Präzision, Dynamik und Steifigkeit ermöglichen Schnitte von herausragender Qualität.

Verfügbarkeit: Auf Bestellung - Kein Lager Artikel

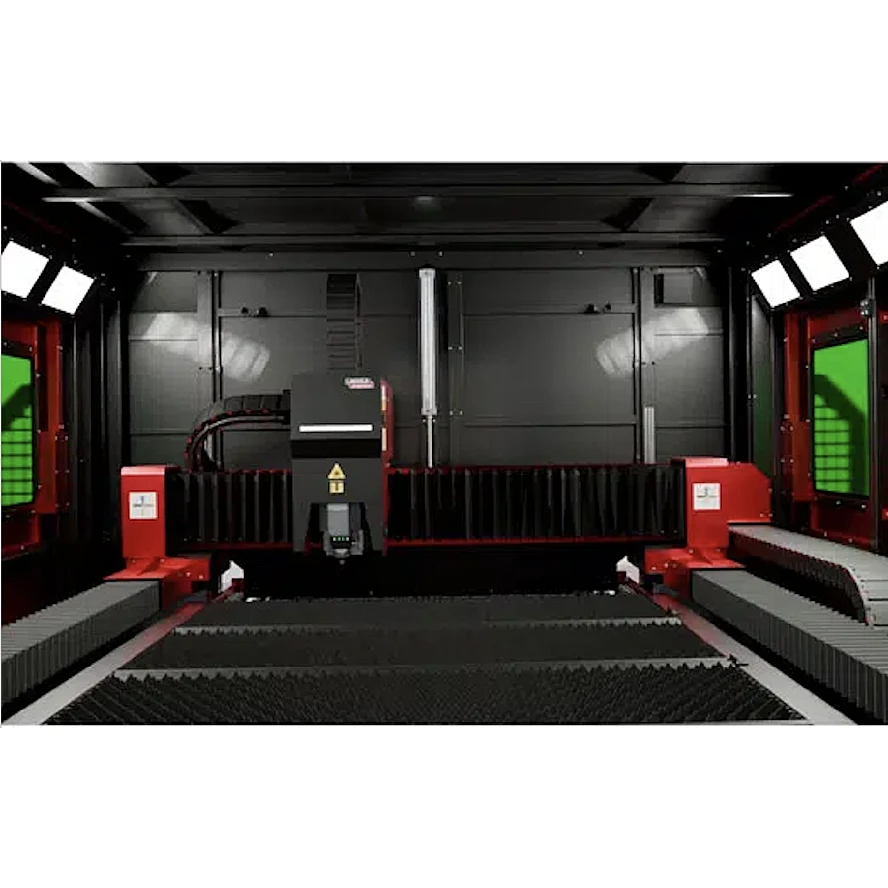

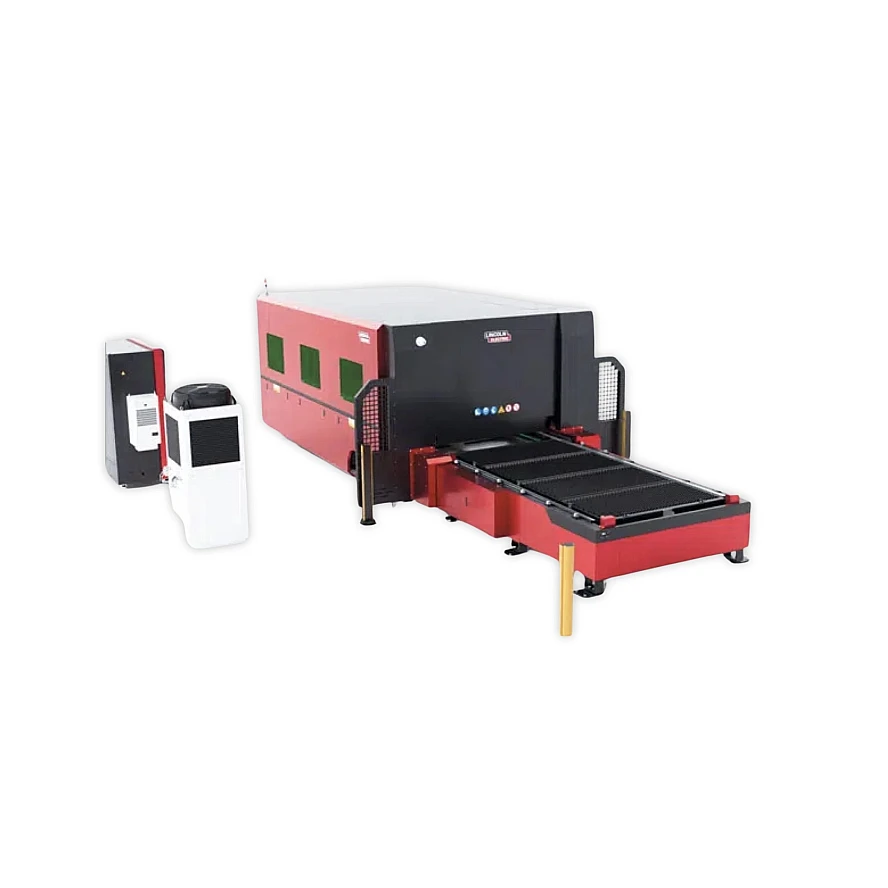

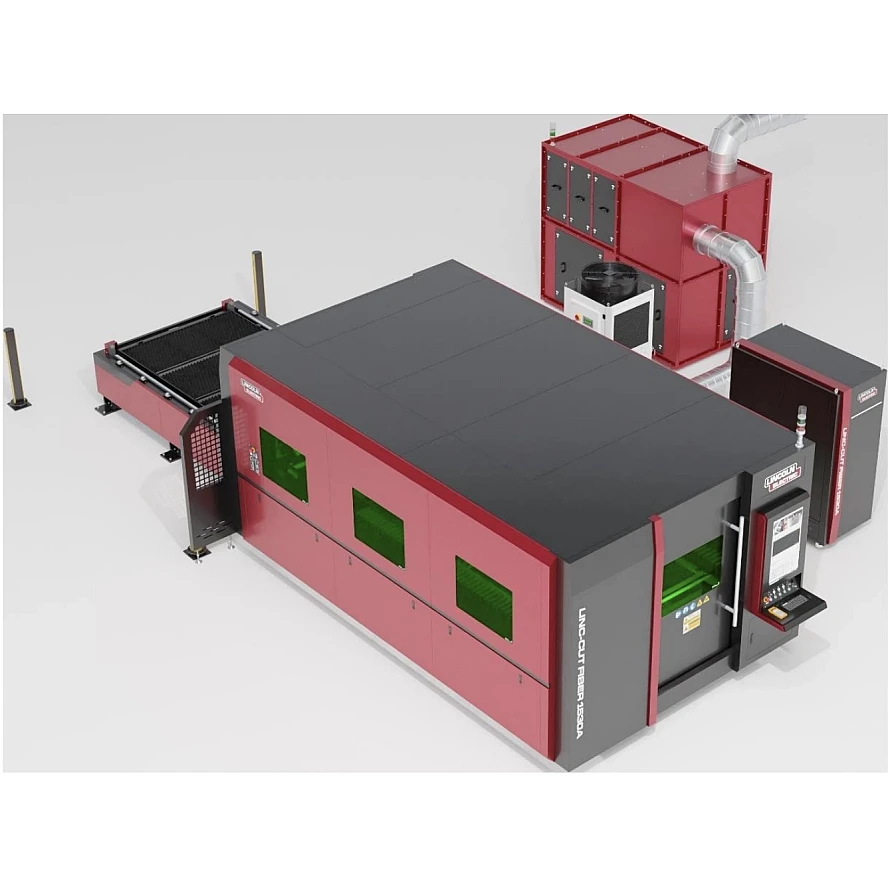

LINC-CUT FIBER 1530A verfügt über einen automatischen Wechseltisch (geschützt über photoelektrischen Zellen) zur Steigerung der Produktivität. Der Bediener kann Bleche und Teile völlig sicher be- bzw. entladen, während die Anlage in der geschlossenen Kabine weiterarbeitet. Der Tisch ist in mehrere gemäss der Position des Laserkopfes pneumatisch gesteuerte Fächer eingeteilt. Eine zentrale Absauganlage der DIGIFILTER Reihe kann angeschlossen werden.

Arbeitsbereich3100 x 1530 mm
Maschine und Ladefläche für Blech (Ma)L 10270 x B 4050 x H 2384 mm
Laser-Ausgangsleistung1500W / 3000W / 6000W / 12000W
Masse Digifilter (Di)L 1800 x B 1480 x H 2275 mm

Ab CHF 198'500.00

exkl. MwSt.

Produkte Beschreibung Technische Daten Vorteile Dokumente Zusammenfassung

Produkt	Durchmesser	Länge	No name	No name	Menge	Preis Pro Set
Lincoln 1530 A 3 kW Artikel-Nr LFL1530A3 Verfügbarkeit: Auf Bestellung - Kein Lager Artikel			3048 x 1524 mm	3000 W		Pro Set CHF 198’500.00
Lincoln 1530 A 6 kW Artikel-Nr LFL1530A6 Verfügbarkeit: Auf Bestellung - Kein Lager Artikel			3048 x 1524 mm	6000 W		Pro Set CHF 234’000.00

Beschreibung

Technische Daten

General

Arbeitsbereich

3100 x 1530 mm

Maschine und Ladefläche für Blech (Ma)

L 10270 x B 4050 x H 2384 mm

Laser-Ausgangsleistung

3000W / 6000W

Masse Digifilter (Di)

L 1800 x B 1480 x H 2275 mm

Stromversorgung 3 kW

400 V 3Ph, 34.8 kW / 62 A

Stromversorgung 6 kW

400 V 3Ph, 34.8 kW /87 A

Digifilter Absaugung

400 v 3Ph, 5,5 kW / 10 A

Schneidkapazität 3kW

Standard Stahl = 16 mm / Maximal Stahl = 20 mm

Schneidkapazität 6 kW

Standard Stahl = 20 mm / Maximal Stahl = 25 mm

Gasversorgung o2

Druck 9 BAR, Reinheit 99,5 % Max. Durchfluss 10m3/h

Gasversorgung N2

Druck 25 BAR, Reinheit 99.995%, Max. Durchfluss D6 185 m3/h

Luftversorgung

Druck: 13 BAR, Reinheit: ISO 8573-1 Klasse 1-4-1 / Max. Durchfluss 80 m3/h

Vorteile

Klasse-1-Gehäuse mit lasergeeignetem Beobachtungsfenster
Automatische servobetätigte Klappe

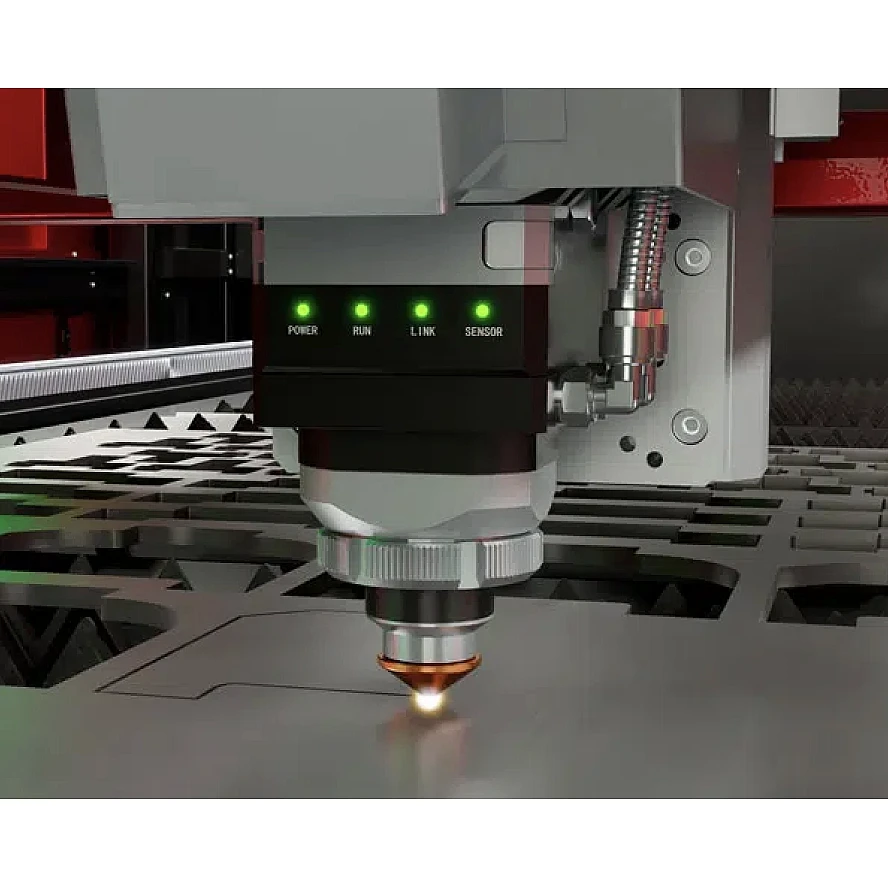

Automatische Fokussierkopf-Verfolgungsfunktion
Auto-Fokus
Automatisches Schmiersystem
Bibliothek der Parameter
Kantensuche - ermittelt automatisch die Position und Drehung der Platte auf dem Tisch
Automatische Nesting-Funktion zur Minimierung des Materialabfalls
Verbindung zum Intranet des Kunden über Wi-Fi oder Ethernet
Die innovative Zeichen- und Schneidesoftware BodorPro 2.0 kann von jedem PC aus installiert und ausgeführt werden
Gasdrucküberwachung
Teilesammelbehälter

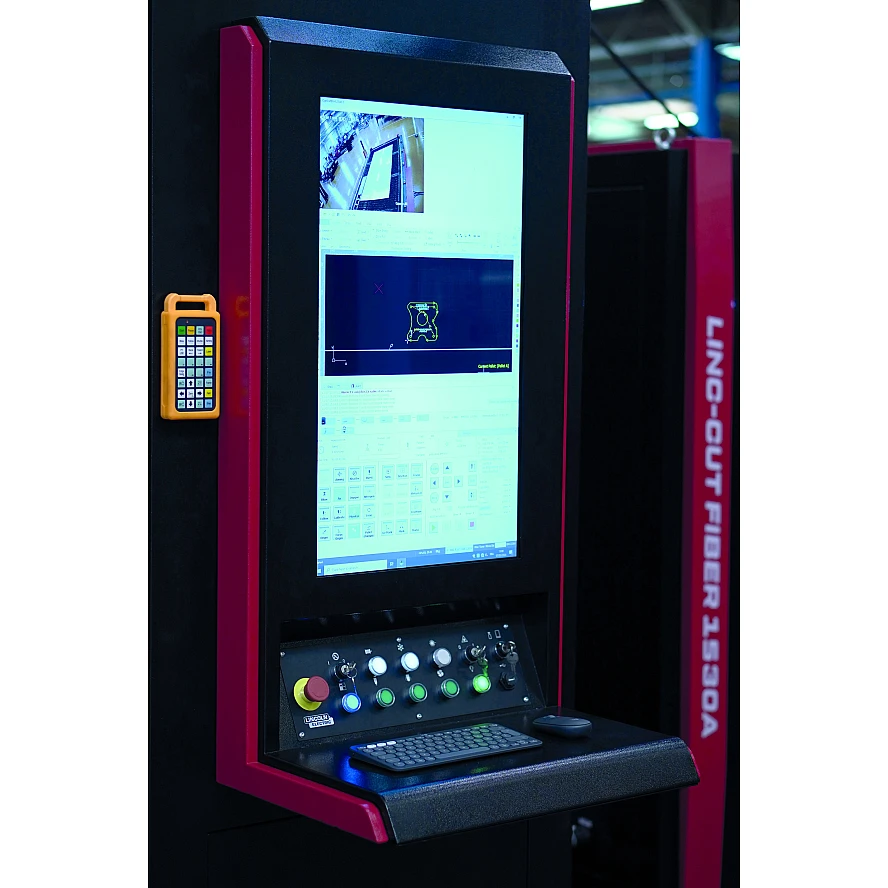

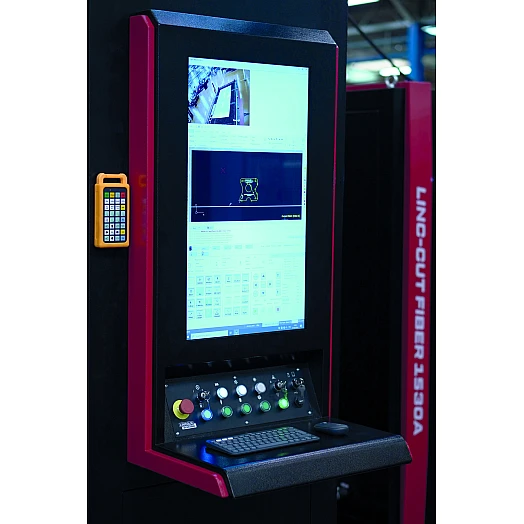

21,5 Zoll

Dokumente

Prospekt

Fiber Laser 1530 DE SYSTEMLÖSUNGEN

Lincoln Electric Fiber Laser 1530 A

Lincoln Electric LINC-CUT™ Fiber KOMPAKTES CNC LASERSCHNEIDSYSTEM

Betriebsanleitung

Lincoln Safety Instructions

Zusammenfassung

ZUSAMMENFASSUNG DER ANGEBOTENEN KONFIGURATION:

- LINC-CUT Fiber 1530A Anlage mit automatischem Wechseltisch
- Raycus Laserquelle C3000S-CE 3Kw oder C6000S-CE 6Kw

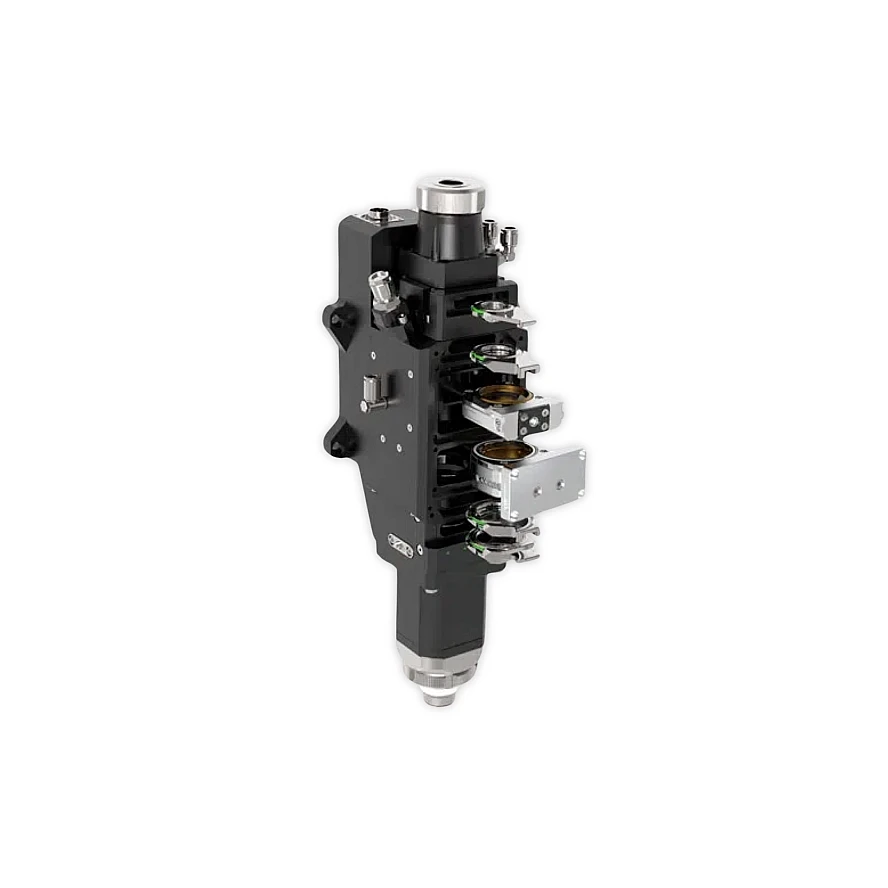

- BOCI BLT421 Laserkopf
- FSCUT4000E Digitale Steuerung mit integrierter Zeichen- und Auto-Verschachtelungssoftware
- ETIC Modul für Fernwartung
- PRISMFILTER 4 und 10m Rohrleitung
- Layoutplan, Schaltplan und Bedienungsanleitung
- Startset Verschleißteile (Keramiken, Schutzschirm, Düsen)
- 2 Wartungsbesuche
- Inbetriebnahme und Schulung

Nicht im Lieferumfang enthalten:
Gasdruckminderer, CAD CAM Software - Ab Werk Lincoln
