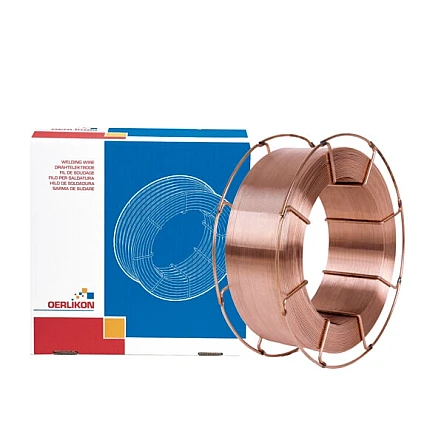

OERLIKON CARBOFIL CrMo 1

MAG-Schweissen ähnlich leg. warmfester Stähle im Kessel-, Behälter- und Rohrleitungsbau. z.B 13CrMo4-5. 570°C

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000282958
  • Normbezeichnung (EN IS0)21952-A: G CrMo1S
  • AWSA5.28: ER 80S-G
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si

Massivdrahtelektrode für das MAG-Schweißen ähnlich legierter warmfester Stähle im Kessel-, Behälter- und Rohrleitungsbau. Bevorzugt für 13CrMo4-5. Im Langzeitbereich für Betriebstemperaturen bis 570 °C.

Ab CHF 420.30

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

OERLIKON CARBOFIL CR MO 1

Artikel-Nr W000282958
1.0 mm
16 Kg
B300

B300 Korb-Ringspule (B)

Pro Spule
CHF 451.20
Ab 10 Spule
CHF 360.96
Ab 30 Spule
CHF 270.72
Ab 63 Spule
CHF 180.48

OERLIKON CARBOFIL CR MO 1

Artikel-Nr W000282960
1.2 mm
16 kg
B300

B300 Korb-Ringspule (B)

Pro Spule
CHF 420.30
Ab 10 Spule
CHF 336.24
Ab 30 Spule
CHF 252.18
Ab 63 Spule
CHF 168.12
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOFIL CR MO 1 - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -

Massivdrahtelektrode für das MAG-Schweißen ähnlich legierter warmfester Stähle im Kessel-, Behälter- und Rohrleitungsbau. Bevorzugt für 13CrMo4-5. Im Langzeitbereich für Betriebstemperaturen bis 570 °C.

Technische Daten

General

Normbezeichnung (EN IS0)
21952-A: G CrMo1S
AWS
A5.28: ER 80S-G
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : M20, M21, M24, M26

Normbezeichnungen

EN IS0
21952-A: G CrMo1S
AWS
A5.28: ER 80S-G

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Draht
C
0.08
Mn
1.2
SI
0.6
P
≤ 0.020
S
≤ 0.020
Cr
1.2
Mo
0.6

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Wärmebehandlung
690 °C x 1h
Streckgrenze (MPa)
≥ 355
Zugfestigkeit (MPa)
≥ 550
Dehnung (%) A5 (%)
≥ 20
Kerbschlagarbeit ISO-V (J) +20 °C
> 80

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • 13CrMo4-5
  • 13CrMoSi5-5
  • 15CrMo5
  • 16CrMoV4
  • 24 CrMo5
  • G22CrMo5-4
  • G17CrMo5-5
  • ASTM A193 Gr. B7
  • A335 Gr. P11
  • P12
  • A217 Gr.WC6
Trocken lagern
