OERLIKON CARBOFIL NiMoCr

OERLIKON CARBOFIL NiMoCr

MAG-Schweißen höherfester Feinkornstähle bis 690 N/mm²

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)16834-A: G 69 4 M21 Mn3Ni1CrMo
  • AWSA5.28: ER 110 S-G
  • Einteilunghochfeste Stähle
  • AnalyseC - Mn - Si

Massivdrahtelektrode für das MAG-Schweißen höherfester Feinkornstähle bis 690 N/mm² Streckgrenze. Geeignet für Ar/CO2 oder Ar/CO2/O2 Mischgas. Spritzerarmer Werkstoffübergang. Verkupfert.

Ab CHF 280.65

exkl. MwSt.

ProdukteBeschreibungTechnische DatenVorteileWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Fass

OERLIKON CARBOFIL NIMOCR

Artikel-Nr S10P015PVE11
1.0 mm
15 kg
S300

S300 Dornspule (S)

OERLIKON CARBOFIL NIMOCR

Artikel-Nr S10K016PVE11
1.0 mm
16 kg
BS300

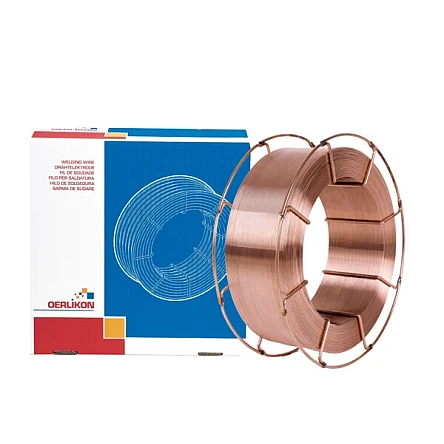

BS300 Korbspule (BS)



Pro Spule
CHF 292.95
Ab 10 Spule
CHF 234.36
Ab 30 Spule
CHF 175.77
Ab 63 Spule
CHF 117.18

OERLIKON CARBOFIL NIMOCR

Artikel-Nr S10D300EVE11
1.0 mm
300 kg
Fass
Pro Fass
CHF 5’964.00
Ab 10 Fass
CHF 4'771.20
Ab 30 Fass
CHF 3'578.40
Ab 63 Fass
CHF 2'385.60

OERLIKON CARBOFIL NIMOCR

Artikel-Nr S12K016PVE11
1.2 mm
16 Kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 280.65
Ab 10 Spule
CHF 224.52
Ab 30 Spule
CHF 168.39
Ab 63 Spule
CHF 112.26

OERLIKON CARBOFIL NIMOCR

Artikel-Nr S12D300EVE11
1.2 mm
300 kg
Fass

Fass

Pro Fass
CHF 5’325.00
Ab 10 Fass
CHF 4'260.00
Ab 30 Fass
CHF 3'195.00
Ab 63 Fass
CHF 2'130.00
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOFIL NIMOCR - Drahtelektroden für das Schutzgasschweissen hochfeste Stähle -

Massivdrahtelektrode für das MAG-Schweißen höherfester Feinkornstähle bis 690 N/mm² Streckgrenze. Geeignet für Ar/CO2 oder Ar/CO2/O2 Mischgas. Spritzerarmer Werkstoffübergang. Verkupfert.

Technische Daten

General

Normbezeichnung (EN IS0)
16834-A: G 69 4 M21 Mn3Ni1CrMo
AWS
A5.28: ER 110 S-G
Einteilung
hochfeste Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : M20, M21, M24, M26

Normbezeichnungen

EN IS0
16834-A: G 69 4 M21 Mn3Ni1CrMo
AWS
A5.28: ER 110 S-G

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Draht
C
0.08
Mn
1.6
SI
0.5
P
≤ 0.015
S
≤ 0.018
Cr
0.3
Ni
1.5
Mo
0.25

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 700
Zugfestigkeit (MPa)
≥ 790
Dehnung (%) A5 (%)
≥ 20
Kerbschlagarbeit ISO-V (J) -40 °C
> 64

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • S620
  • S690
  • HY 100
Trocken lagern


Dokumente

TDB
SDB
