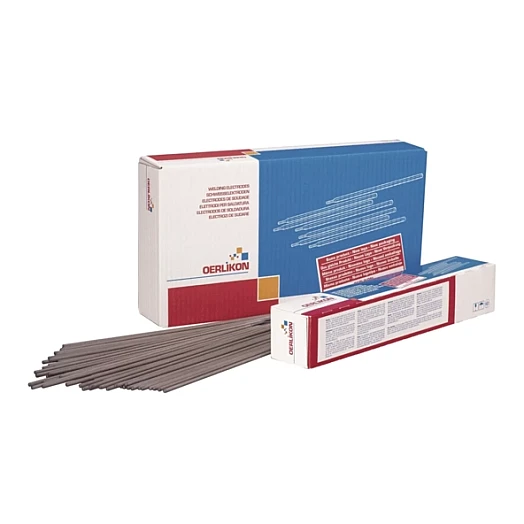

OERLIKON Clearinox E 309L VPMD
Stabelektroden für korrosions- und hitzebeständige Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- DC +
Rutil-umhüllte Doppelmantel-Elektrode zum Schweissen von Ferrit-Austenit-Verbindungen ("schwarz-weiss") und nicht rostenden Plattierungen. Die im Vergleich zu Standardelektroden um bis zu 40% reduzierte Rauchentwicklung und erheblich weniger Chrom VI im Rauch (bis -60%) sorgen für bessere Arbeitsbedingungen für den Schweisser und in der Werkstatt. Vorteile in engen Räumen und bei eingeschränkter Absaugung. Auftragschweissungen auf un-/niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Ausgezeichnetes Zünden und Wiederzünden. Feintropfiger Werkstoffübergang, gutes Benetzen der Nahtflanken, gut lösbare Schlacke, feinschuppige Nahtoberfläche. Höchste Betriebstemperatur bei Schwarz-Weiss-Verbindungen 300°C, bei höheren Temperaturen oder Wärmebehandlungen ist die Elektrode SUPRANEL 182 zu verwenden.
- Normbezeichnung (EN IS0)3581-A: E 23 12 L R 22
- AWSA5.4: E 309L-17
- Einteilungkorrosions- und hitzebeständige Stähle
- AnalyseC - Mn - Si - P - S - Cr - Ni - Ferrit
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|---|---|
OERLIKON Clearinox E 309L VPMDArtikel-Nr W000387155 | 2.5 mm | 300 mm | 70 - 90 A | 1.8 kg | 90 Stk. | Vsl/TBD | Pro Pak CHF 142.00 | |
OERLIKON Clearinox E 309L VPMDArtikel-Nr W000387156 | 3.25 mm | 350 mm | 100 - 120 A | 2.0 kg | 55 Stk. | Vsl/TBD | Pro Pak CHF 142.00 |
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
Clearinox E 309L - Stabelektroden für korrosions- und hitzebeständige Stähle
Rutil-umhüllte Doppelmantel-Elektrode zum Schweissen von Ferrit-Austenit-Verbindungen ("schwarz-weiss") und nicht rostenden Plattierungen. Die im Vergleich zu Standardelektroden um bis zu 40% reduzierte Rauchentwicklung und erheblich weniger Chrom VI im Rauch (bis -60%) sorgen für bessere Arbeitsbedingungen für den Schweisser und in der Werkstatt. Vorteile in engen Räumen und bei eingeschränkter Absaugung. Auftragschweissungen auf un-/niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Ausgezeichnetes Zünden und Wiederzünden. Feintropfiger Werkstoffübergang, gutes Benetzen der Nahtflanken, gut lösbare Schlacke, feinschuppige Nahtoberfläche. Höchste Betriebstemperatur bei Schwarz-Weiss-Verbindungen 300°C, bei höheren Temperaturen oder Wärmebehandlungen ist die Elektrode SUPRANEL 182 zu verwenden.
Technische Daten
General
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Werkstoffe
- AISI 309-309S
- Ferrite-Austenite heterogeneous joints
- Cladding
