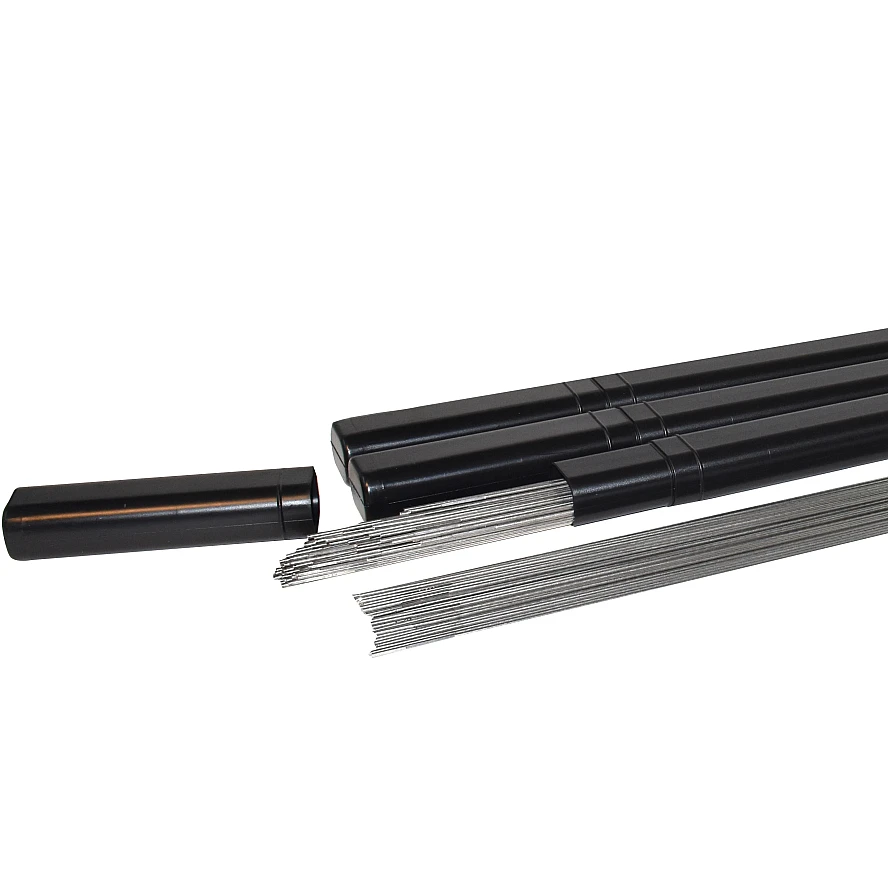

greenTECH NMS 309 LSi
WIG/TIG - Schweissstäbe
korrosions- und hitzebeständige Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC -
WIG-Schweissstab für Ferrit-Austenit-Verbindungen ("schwarz-weiss") und nichtrostende Plattierungen. Schweissgut besteht aus Austenit mit ca. 15 % Delta-Ferrit. Auftragschweissungen auf un-/ niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Höherer Siliziumgehalt für verbessertes Anfliessen und Nahtaussehen. Maximale Betriebstemperatur bei Schwarz-Weiss-Verbindungen 300 °C, bei höheren Temperaturen oder Wärmebehandlungen WIG-Schweissstab NiCr3 verwenden.
- Normbezeichnung (EN IS0)14343-A: W 23 12 L Si
- Werkstoff-Nr.1.4332
- AWSA5.9: ER 309LSi
- Einteilungkorrosions- und hitzebeständige Stähle
- AnalyseC - Mn - Si - P - S - Cr - Ni - Ferrit
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|
greenTECH NMS 309 LSiArtikel-Nr greenw309lsi16 | 1.6 mm | 1000 mm | 5 kg | Vsl | Pro Pak CHF 136.15 | |
greenTECH NMS 309 LSiArtikel-Nr greenw309lsi20 | 2.0 mm | 1000 mm | 5 kg | MTO | Pro Pak CHF 135.45 | |
greenTECH NMS 309 LSiArtikel-Nr greenw309lsi24 | 2.4 mm | 1000 mm | 5 kg | Vsl | Pro Pak CHF 134.60 |
TBD = To be discontinued
MTO = Made to order
Beschreibung
greenTECH NMS 309 LSi - Schweissstäbe für korrosions- und hitzebeständige Stähle -
WIG-Schweissstab für Ferrit-Austenit-Verbindungen ("schwarz-weiss") und nichtrostende Plattierungen. Schweissgut besteht aus Austenit mit ca. 15 % Delta-Ferrit. Auftragschweissungen auf un-/ niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Höherer Siliziumgehalt für verbessertes Anfliessen und Nahtaussehen. Maximale Betriebstemperatur bei Schwarz-Weiss-Verbindungen 300 °C, bei höheren Temperaturen oder Wärmebehandlungen WIG-Schweissstab NiCr3 verwenden.
Technische Daten
General
Schutzgase
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)
Werkstoffe
- SA 312 TP 309S
- carbon steel to stainless steel
Trocken lagern.
