Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC -
WIG-Schweissstab für hochwarmfeste, hitze- und korrosionsbeständige Ni-Cr-Legierungen. Kaltzäh bis -196 °C, warmfest bis 800 °C, zunderbeständig bis 1000 °C. In schwefelhaltiger Atmosphäre ist das Schweissgut bis 500 °C einsetzbar...
- Normbezeichnung (EN IS0)18274: S Ni 6082 (NiCr20Mn3Nb)
- Werkstoff-Nr.2.4806
- AWSA5.14: ER NiCr 3
- EinteilungNickel- und Kupferlegierungen
- AnalyseC - Mn - Si - P - S - Cr - Ni - Nb - Fe - Ti
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|
greenTECH NiCr 3Artikel-Nr greenwnicr316 | 1.6 mm | 1000 mm | 1 kg | MTO | ||
greenTECH NiCr 3Artikel-Nr greenwnicr320 | 2.0 mm | 1000 mm | 1 kg | MTO | Pro Pak CHF 160.20 | |
greenTECH NiCr 3Artikel-Nr greenwnicr324 | 2.4 mm | 1000 mm | 1 kg | Vsl | Pro Pak CHF 158.00 |
TBD = To be discontinued
MTO = Made to order
Beschreibung

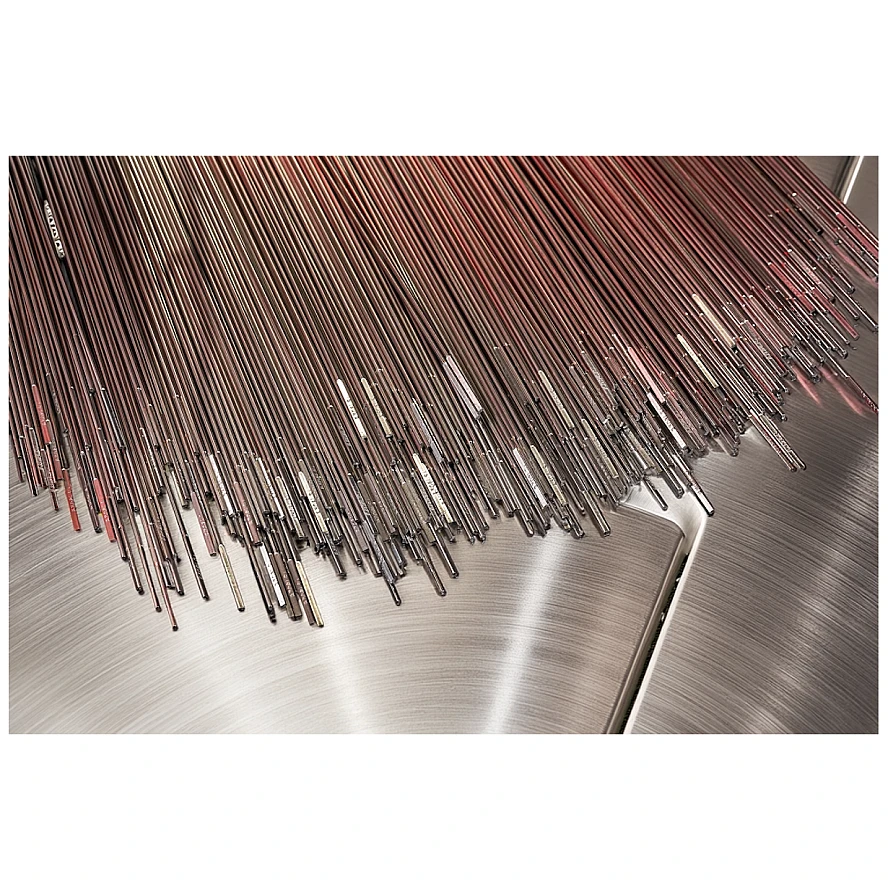

greenTECH NiCr 3 - Schweissstäbe für Nickel- und Kupferlegierungen -
WIG-Schweissstab für hochwarmfeste, hitze- und korrosionsbeständige Ni-Cr-Legierungen. Kaltzäh bis -196 °C, warmfest bis 800 °C, zunderbeständig bis 1000 °C. In schwefelhaltiger Atmosphäre ist das Schweißgut bis 500 °C einsetzbar. Auch bei höheren Temperaturen nur sehr eingeschränkte Kohlenstoffdiffusion im Schweissgut, somit werden risanfällige Karbidsäume im Nahtübergang von Mischverbindungen vermieden. Thermischer Ausdehnungskoeffizient zwischen austenitischen und ferritischen Stählen, deshalb ebenfalls geeignet für Ferrit-Austenit-Verbindungen ("schwarz-weiss") mit Einsatztemperaturen oder Wärmebehandlungen über 300 °C.
Technische Daten
General
Schutzgase
Normbezeichnungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Werkstoffe
- UNS N06600
- UNS N08800
- UNS N08810
- 2.4816
- 1.4876
- 1.4958
Trocken lagern.
