Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC -
WIG-Schweissstab für un- und niedriglegierte Stähle und Stahlguss bis 460 N/mm² Streckgrenze. Gute Kaltzähigkeit bis -50 °C.
- Normbezeichnung (EN IS0)636-A: W 46 4 4Si1
- Werkstoff-Nr.1.5130
- AWSA5.18: ER 70S-6
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Mn - Si - P - S
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|
OERLIKON Carborod 1AArtikel-Nr T16T005R3S11 | 1.6 mm | 1000 mm | 5 kg | TBD | Pro Pak CHF 88.60 | |
FLIESS WSG 3Artikel-Nr FWSG312 | 1.2 mm | 1000 mm | 5 kg | MTO | Pro Pak CHF 57.50 | |
FLIESS WSG 3Artikel-Nr FWSG316 | 1.6 mm | 1000 mm | 5 kg | Vsl | Pro Pak CHF 49.25 | |
FLIESS WSG 3Artikel-Nr FWSG320 | 2.0 mm | 1000 mm | 5 kg | MTO | Pro Pak CHF 48.00 | |
FLIESS WSG 3Artikel-Nr FWSG324 | 2.4 mm | 1000 mm | 5 kg | Vsl | Pro Pak CHF 47.25 | |
FLIESS WSG 3Artikel-Nr FWSG332 | 3.2 mm | 1000 mm | 5 kg | MTO | Pro Pak CHF 46.50 |
TBD = To be discontinued
MTO = Made to order
Beschreibung

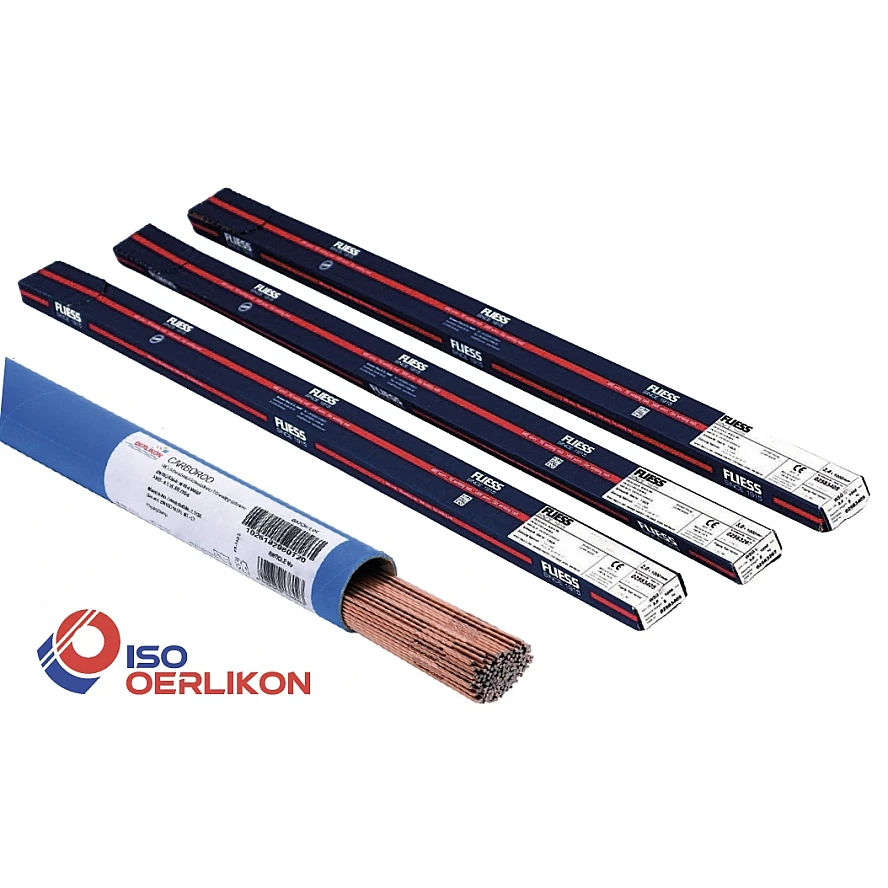

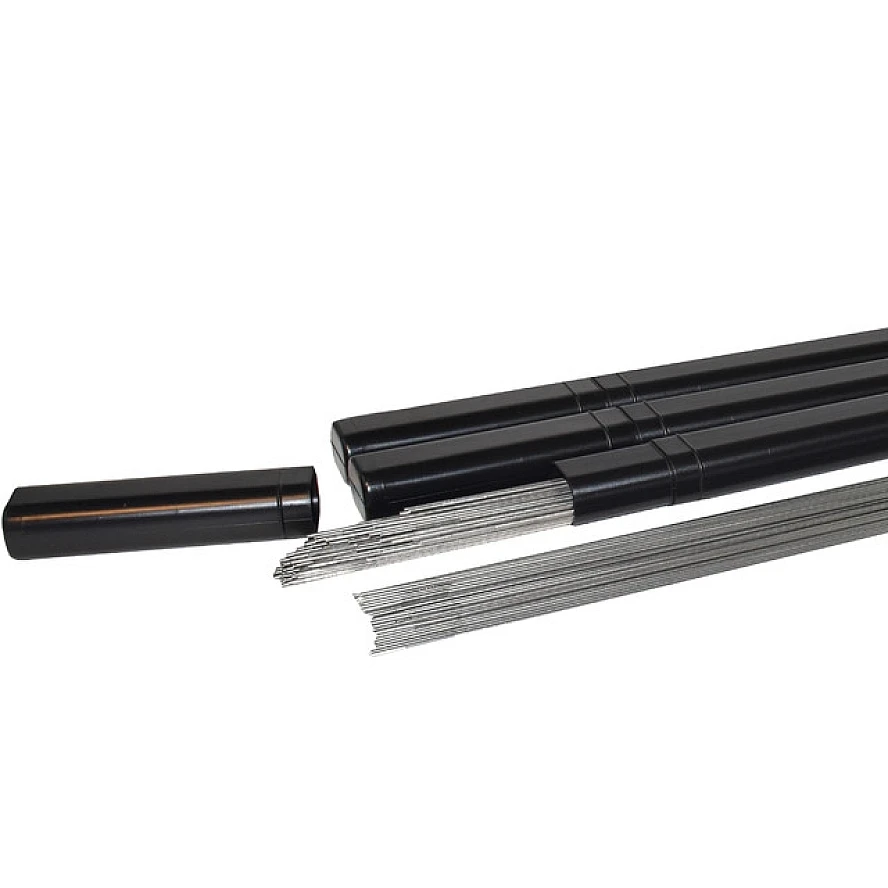

OERLIKON Carborod 1A / FLIESS WSG 3 - Schweissstäbe für un- und niedriglegierte Stähle
WIG-Schweissstab für un- und niedriglegierte Stähle und Stahlguss bis 460 N/mm² Streckgrenze. Gute Kaltzähigkeit bis -50 °C.
Technische Daten
General
Schutzgase
Normbezeichnungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Werkstoffe
- S(P)235 - S(P)460
- GP240
- GP280
Trocken lagern.
