Marke: Oerlikon

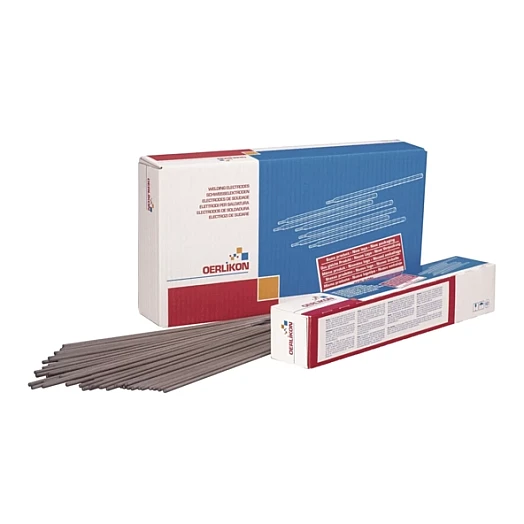

Oerlikon CROMOCORD 10M Medium

Stabelektroden für warmfeste Stähle

Schweissposition - Stromart - Polung

PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)

Strumpfnaht - Blech Wannenposition (1G*)
Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
Kehlnaht - Blech Wannenposition (1F*)
Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)

Strumpfnaht - Blech Horizontalposition(2F*)
Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)

Strumpfnaht - Blech Querposition
Kehlnaht - Blech Querposition (2G*)
Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD = Horizontale Überkopf-Position

Kehlnaht - Blech Horizontal Überkopfposition(4F*)
Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE = Überkopfschweissen bzw. Überkopf-Position

Strumpfnaht - Blech Überkopfposition (4G*)
Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)

Strumpfnaht - Blech Steigposition(3G steigend*)
Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PA
PB
PC
PD
PE
PF
DC +

Verfügbarkeit: Voraussichtlich auf Lager

Basisch-umhüllte Stabelektrode für hochwarmfeste Stähle des Typs 10% Cr - 1% Mo - 1% W -V - Nb. Besonders geeignet für dickwandige Gussteile, die einer Anlassglühung von 730°C / 12h unterzogen werden.

Normbezeichnung (EN IS0)3580-A: E Z (CrMoWV10) B 42 H5
AWSA5.5:~E 9018-G H4
Einteilungwarmfeste Stähle
AnalyseC - Mn - Si - P - S - Cr - Ni - Mo - Nb - V - W - N

Produkte Beschreibung Technische Daten Werkstoffe Lagerung/Rücktrocknung Dokumente

Produkt	Durchmesser	Länge	No name	No name	No name
Oerlikon CROMOCORD 10M Medium Artikel-Nr W000258367	3.25 mm	350 mm	80 - 130 A	1.9 kg	50 Stk.
Oerlikon CROMOCORD 10M Medium Artikel-Nr W000258368	4.0 mm	450 mm	140 - 180 A	2.3 kg	30 Stk.
Oerlikon CROMOCORD 10M Medium Artikel-Nr W000258369	5.0 mm	450 mm	180 - 230 A	2.3kg	20 Stk.

Beschreibung

Oerlikon CROMOCORD 10M - Stabelektroden für warmfeste Stähle

Technische Daten

General

Normbezeichnung (EN IS0)

3580-A: E Z (CrMoWV10) B 42 H5

AWS

A5.5:~E 9018-G H4

Einteilung

warmfeste Stähle

Analyse

C - Mn - Si - P - S - Cr - Ni - Mo - Nb - V - W - N

Normbezeichnungen

EN IS0

3580-A: E Z (CrMoWV10) B 42 H5

AWS

A5.5:~E 9018-G H4

Chemische Zusammensetzung (typische Werte in %)

0.1

0.25

≥ 0.015

≥ 0.010

9.5

0.7

0.05

0.2

0.05

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung

730 °C x 12h/Ofen

Streckgrenze (MPa)

≥ 550

Zugfestigkeit (MPa)

700-820

Dehnung (%) A5 (%)

≥ 17

Kerbschlagarbeit ISO-V (J) +20°C

≥ 60

Werkstoffe

G X 12 CrMoVWNbN 10 1 1

Trocken lagern

HD ≤ 4: Rücktrocknung 340 - 360°C / 2 h, max 5x.

Dokumente

TDB

Oerlikon CROMOCORD 10M

SDB

Oerlikon CROMOCORD 10M
