Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- DC -
WIG-Schweissstab für hoch korrosionsbeständige Cr-Mo-Nickelbasislegierungen des Typs alloy 625, alloy 825 und artähnlichen Legierungen. Ebenfalls verwendbar für hoch molybdänlegierte korrosionsbeständige Stähle mit z.B. 7 % Mo wie X1NiCrMoCuN25-20-7 und kaltzähe Nickelstähle. Sehr beständig gegen Spannungsrisskorrosion und Lochkorrosion. Kaltzäh bis - 196 °C. In schwefelfreier Atmosphäre zunderbeständig bis 1200 °C, in schwefelhaltiger Atmosphäre ist das Schweissgut bis 500 °C einsetzbar. Auch bei höheren Temperaturen nur sehr eingeschränkte Kohlenstoffdiffusion im Schweissgut, somit werden rissanfällige Karbidsäume im Nahtübergang von Mischverbindungen vermieden. Thermischer Ausdehnungskoeffizient zwischen austenitischen und ferritischen Stählen, deshalb ebenfalls geeignet für Ferrit-Austenit-Verbindungen ("schwarz-weiss") mit Einsatztemperaturen oder Wärmebehandlungen über 300 °C.
- Normbezeichnung (EN IS0)18274: S Ni 6625 (NiCr22Mo9Nb)
- Werkstoff-Nr.2.4831
- AWSA5.14: ER NiCrMo-3
- EinteilungNickel- und Kupferlegierungen
- AnalyseC - Mn - Si - P - S - Cr - Ni - Nb - Fe - Ti - Mo
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|
greenTECH NiCrMo 3Artikel-Nr greenwnicrmo310 | 1.0 mm | 1000 mm | 1 kg | MTO | Pro Pack CHF 123.75 | |
greenTECH NiCrMo 3Artikel-Nr greenwnicrmo316 | 1.6 mm | 1000 mm | 1 kg | MTO | Pro Pak CHF 120.30 | |
greenTECH NiCrMo 3Artikel-Nr greenwnicrmo320 | 2.0 mm | 1000 mm | 1 kg | Vsl | Pro Pak CHF 117.00 | |
greenTECH NiCrMo 3Artikel-Nr greenwnicrmo324 | 2.4 mm | 1000 mm | 1 kg | MTO | Pro Pak CHF 114.00 |
TBD = To be discontinued
MTO = Made to order
Beschreibung

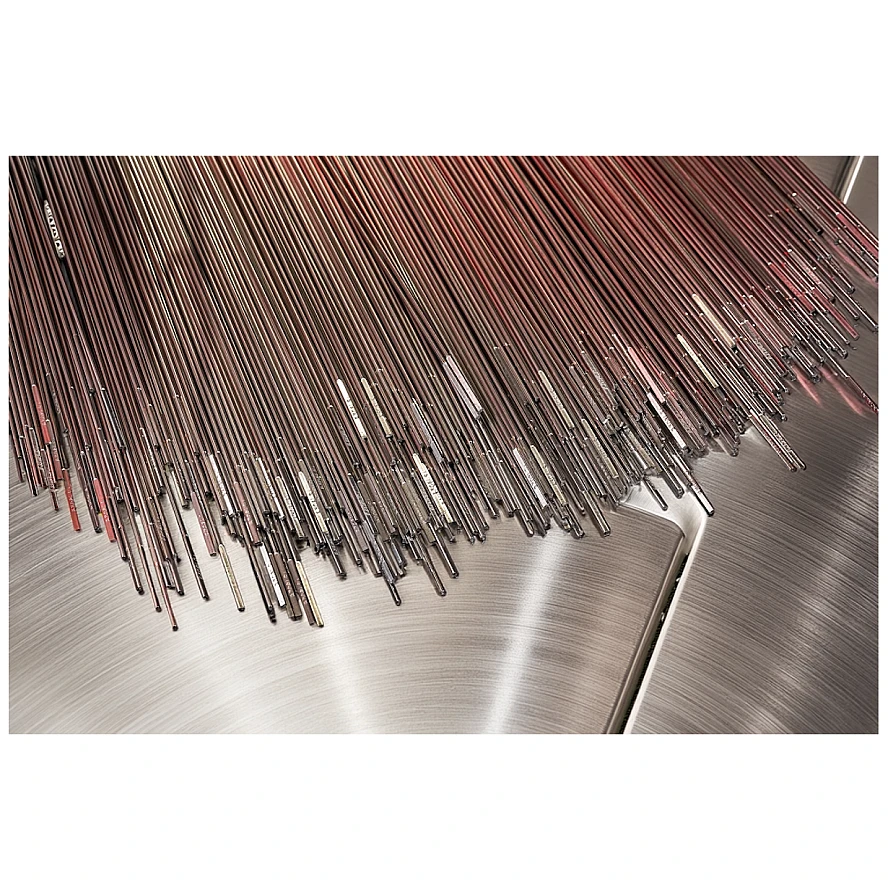

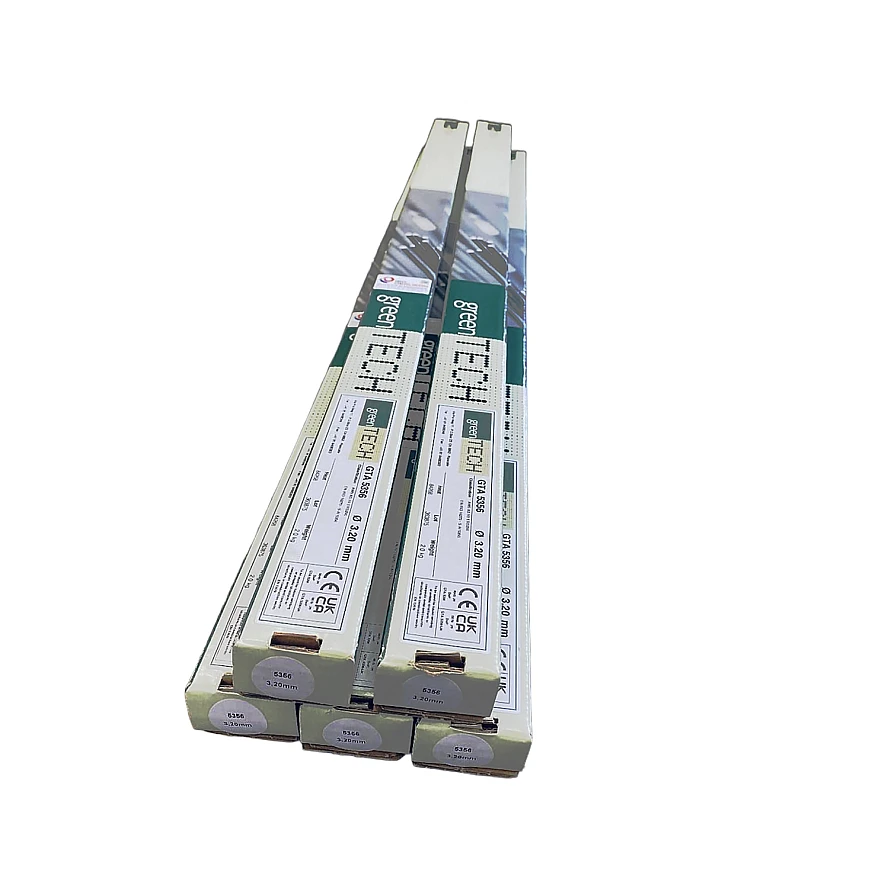

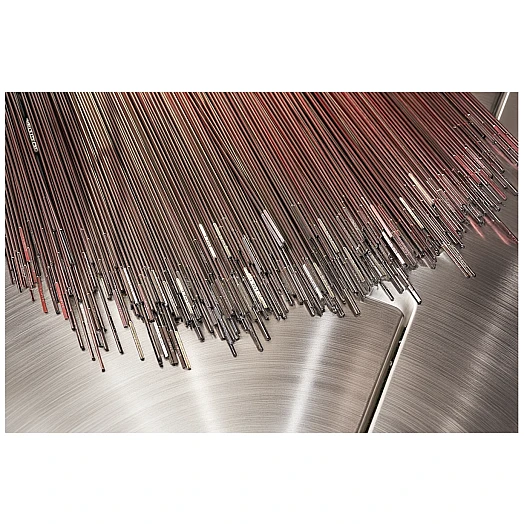

greenTECH NiCrMo 3 - Schweissstäbe für Nickel- und Kupferlegierungen -
WIG-Schweissstab für hoch korrosionsbeständige Cr-Mo-Nickelbasislegierungen des Typs alloy 625, alloy 825 und artähnlichen Legierungen. Ebenfalls verwendbar für hoch molybdänlegierte korrosionsbeständige Stähle mit z.B. 7 % Mo wie X1NiCrMoCuN25-20-7 und kaltzähe Nickelstähle. Sehr beständig gegen Spannungsrisskorrosion und Lochkorrosion. Kaltzäh bis - 196 °C. In schwefelfreier Atmosphäre zunderbeständig bis 1200 °C, in schwefelhaltiger Atmosphäre ist das Schweissgut bis 500 °C einsetzbar. Auch bei höheren Temperaturen nur sehr eingeschränkte Kohlenstoffdiffusion im Schweissgut, somit werden rissanfällige Karbidsäume im Nahtübergang von Mischverbindungen vermieden. Thermischer Ausdehnungskoeffizient zwischen austenitischen und ferritischen Stählen, deshalb ebenfalls geeignet für Ferrit-Austenit-Verbindungen ("schwarz-weiss") mit Einsatztemperaturen oder Wärmebehandlungen über 300 °C.
Technische Daten
General
Schutzgase
Normbezeichnungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)
Werkstoffe
- UNS N06625
- UNS N08825
- 2.4856
- 2.4839
Trocken lagern.
