Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- AC; DC +
Rutilbasisch-umhüllte Stabelektrode für artähnliche austenitische Cr-Ni-Stähle/Stahlgusssorten. Durch sehr niedrigen Kohlenstoffgehalt geeignet für LC-Stähle, aber auch für mit Titan oder Niob stabilisierte Güten (z.B. AISI 304L, 1.4301 oder 1.4541). Sehr gute Schweisseigenschaften mit fast spritzerfreiem Werkstoffübergang und vorwiegend selbstlösender Schlacke. Gutes Zünden und Wiederzünden. Feinschuppiges Nahtbild, flache bis leicht konkave Kehlnähte. Die Durchmesser 2,5 und 3,2 mm sind für Positionsschweissungen geeignet. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 350°C, zunderbeständig bis 800°C. Ausbringung 100%. Bei Wechselstrom auf Mindestleerlaufspannung 50 V achten.
- Normbezeichnung (EN IS0)3581-A: E 19 9 L R 12
- AWSA5.4: E 308L-17
- Einteilungkorrosions- und hitzebeständige Stähle
- AnalyseC - Mn - Si - P - S - Cr - Ni - Ferrit
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|---|---|
OERLIKON Supranox 308LArtikel-Nr W100375886 | 2.5 mm | 350 mm | 55 - 80 A | 4.0 kg | 190 Stk. | Vsl/TBD | Pro Pak CHF 203.00 | |
OERLIKON Supranox 308L VPMDArtikel-Nr W000375875 | 2.5 mm | 300 mm | 55 - 80 A | 1.7 kg | 90 Stk. | Vsl/TBD | Pro Pak CHF 100.00 | |
OERLIKON Supranox 308LArtikel-Nr W100375888 | 3.25 mm | 350 mm | 70 - 110 A | 4.2 kg | 120 Stk. | Vsl/TBD | Pro Pak CHF 226.00 |
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung

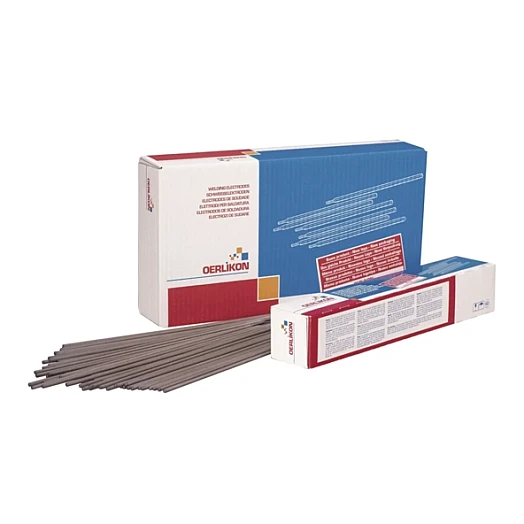

OERLIKON Supranox 308L - Stabelektroden für korrosions- und hitzebeständige Stähle
Rutilbasisch-umhüllte Stabelektrode für artähnliche austenitische Cr-Ni-Stähle/Stahlgusssorten. Durch sehr niedrigen Kohlenstoffgehalt geeignet für LC-Stähle, aber auch für mit Titan oder Niob stabilisierte Güten (z.B. AISI 304L, 1.4301 oder 1.4541). Sehr gute Schweisseigenschaften mit fast spritzerfreiem Werkstoffübergang und vorwiegend selbstlösender Schlacke. Gutes Zünden und Wiederzünden. Feinschuppiges Nahtbild, flache bis leicht konkave Kehlnähte. Die Durchmesser 2,5 und 3,2 mm sind für Positionsschweissungen geeignet. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 350°C, zunderbeständig bis 800°C. Ausbringung 100%. Bei Wechselstrom auf Mindestleerlaufspannung 50 V achten.
Technische Daten
General
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Werkstoffe
- 1.4301 (X4CrNi18-10)
- 1.4303 (X4CrNi 18-12)
- 1.4306 (X2CrNi19-11)
- 1.4308 (GX5CrNi19-11)
- 1.4311 (X2CrNiN18-10)
- 1.4319 (X5CrNi17-8)
- 1.4541 (X6CrNiTi18-10)
- 1.4550 (X6CrNiNb18-10)
- 1.4552 (GX5CrNiNb19-10)
- AISI 304-304L-303-302-301
- ASTM A312 Grad TP308
- TP308L
- ; ASTM A351 Grad CF3
- CF3A
Trocken lagern.
Rücktrocknung nicht grundsätzlich erforderlich.
Falls erforderlich 250°C – 300°C / 1 h , max. 5x.
