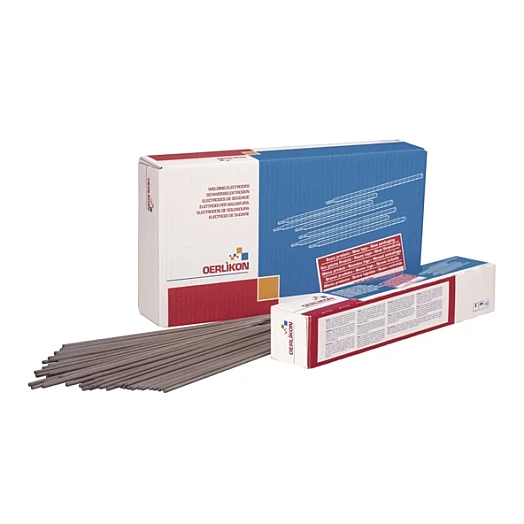

OERLIKON Supranox RS 309LMo VPMD
Stabelektroden für korrosions- und hitzebeständige Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- AC; DC +
Rutil-umhüllte Stabelektrode zum Schweissen von Ferrit-Austenit-Verbindungen ("schwarz-weiss") und von nicht rostenden Plattierungen. Schweissgut besteht aus Austenit mit ca. 15% Delta-Ferrit. Auftragschweissungen auf un-/niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Gutes Zünden und Wiederzünden. Feintropfiger Werkstoffübergang, gutes Benetzen der Nahtflanken, leicht lösbare Schlacke, feinschuppige Nahtoberfläche. Höchste Betriebstemperatur bei Schwarz-Weiss-Verbindungen 300°C, bei höheren Temperaturen ist die Elektrode SUPRANEL 182 zu verwenden.
- Normbezeichnung (EN)3581-A: E 23 12 2 L R 12
- AWSA5.4: E 309LMo-16
- Einteilungkorrosions- und hitzebeständige Stähle
- AnalyseC - Mn - Si - P - S - Cr - Ni - Mo - Ferrit
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|---|---|
OERLIKON Supranox RS 309LMo VPMDArtikel-Nr W000380839 | 2.5 mm | 300 mm | 50 - 70 A | 1.7 kg | 90 Stk. | Vsl/TBD | Pro Pak CHF 172.00 |
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
OERLIKON Supranox RS 309L - Stabelektroden für korrosions- und hitzebeständige Stähle
Rutil-umhüllte Stabelektrode zum Schweissen von Ferrit-Austenit-Verbindungen ("schwarz-weiss") und von nichtrostenden Plattierungen. Schweissgut besteht aus Austenit mit ca. 15% Delta-Ferrit. Auftragschweissungen auf un-/niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Gutes Zünden und Wiederzünden. Feintropfiger Werkstoffübergang, gutes Benetzen der Nahtflanken, leicht lösbare Schlacke, feinschuppige Nahtoberfläche. Höchste Betriebstemperatur bei Schwarz-Weiss-Verbindungen 300°C, bei höheren Temperaturen ist die Elektrode SUPRANEL 182 zu verwenden.
Technische Daten
General
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Trocken lagern
Rücktrocknung nicht grundsätzlich erforderlich
Falls erforderlich 250 - 300°C / 1 h, max 5x.
Dokumente
Stichworte
